Ajustar o cortar la pulpa de aceite, agua, gas o fibro con una válvula de bola con brillo de obleas
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Cuadro de las medidas de seguridad |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/Mon |
|
Información detallada |
|||
| Material de las válvulas: | El WCB | El asiento: | PPL |
|---|---|---|---|
| Envasado: | grafito flexible | Conexión: | OBLEA |
| Tamaño: | DN50 | Modelo: | Cuadro de las medidas de seguridad |
Descripción de producto

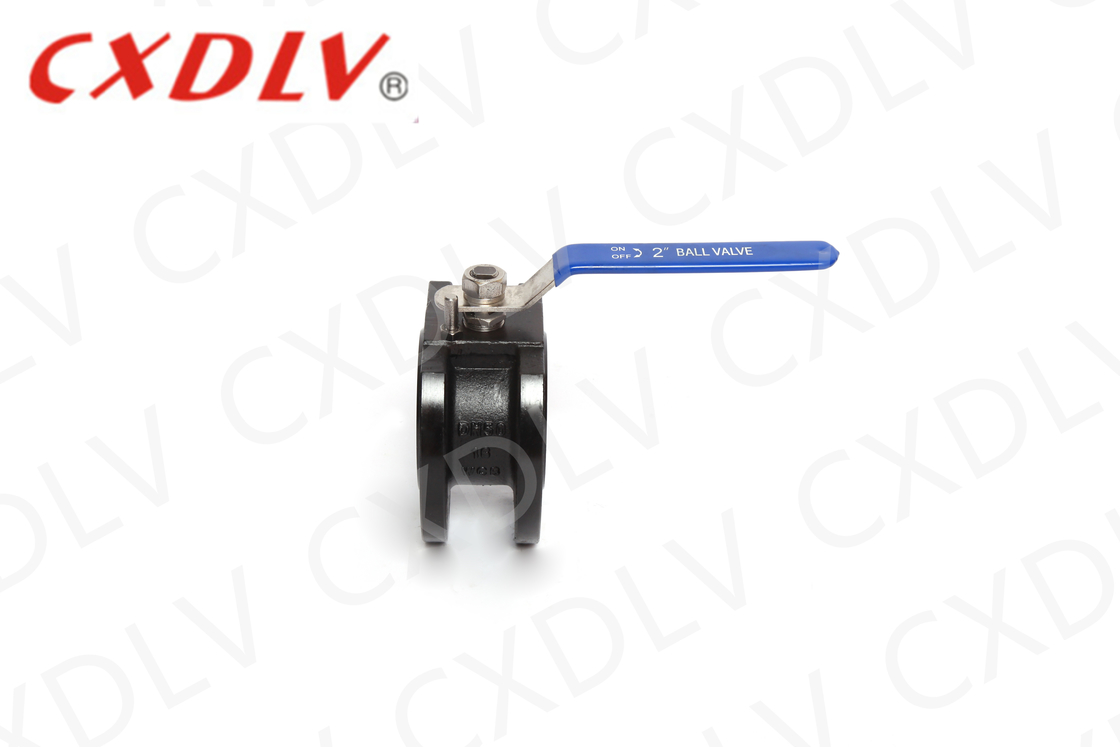

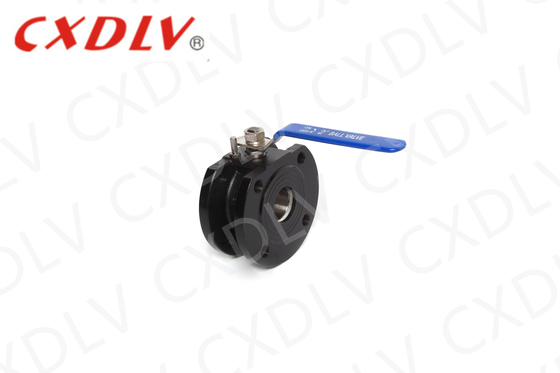

WCB Wafer de acero al carbono válvula de bola de flanco delgado con mango de acero inoxidable
Características del producto
1 PC válvula de bola de obleas
Las normas aplicables:
- Diseño y fabricación: GB / T12237 / 1989
- Conexión: JB / T79.
- Prueba de resistencia al fuego: GB / T13927 - 1992
Rango de tamaño:
- DN15 ~ DN200
Presión nominal:
- 1,6 ~ 4,0 MPa
Rango de temperatura:
- 20 °C ~ 350 °C
La válvula de bola de Wafer es una nueva generación de válvula de bola de distancia de brida ultracorta desarrollada mediante la introducción de tecnología italiana para el diseño localizado.Las demás máquinas de la partida 8411El producto tiene las características de estructura compacta, tamaño pequeño, peso ligero y instalación conveniente.
| Unidad: mm | |||||
| Presión | Tamaño | - ¿ Qué? | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicación
La válvula de bola de obleas se puede utilizar ampliamente en petróleo, química, metalurgia, central eléctrica, industria ligera y otros campos para ajustar o cortar automáticamente el aceite, el agua, el gas y la pulpa o el fluido fibroso.
Fuerza
1El diseño único del excéntrico hace que la transmisión sin fricción entre las superficies de sellado, lo que prolonga la vida útil de la válvula.
2El asiento elástico generado por el par.
3El ingenioso diseño de cuña hace que la válvula tenga una función de sellado automático cada vez más apretada, con una compensación y cero fugas entre las superficies de sellado.
4. Tamaño pequeño, peso ligero, peso ligero y fácil de instalar.
5Los dispositivos neumáticos y eléctricos se pueden configurar de acuerdo con los requisitos del usuario para satisfacer las necesidades de control remoto y control de programa.
6El material del asiento de repuesto se puede aplicar a una variedad de medios.
Selección del modelo
Válvula de bolas de obleas
| Número de modelo | Presión de trabajo /Mpa |
Temperatura aplicable /°C |
Mediano aplicable |
| Se trata de una serie de medidas de seguridad. | 1.6 | PTFE ≤ 150 PPL ≤ 250 |
Nitrosa |
| Se trata de un documento de identificación. | 2.5 | Nitrosa | |
| Se aplicará a los productos de la categoría 1 del presente anexo. | 1.6 | Medios corrosivos oxidantes | |
| Se aplicará a los productos de las categorías IIa y IIIa. | 2.5 | Medios corrosivos oxidantes |
