| Cuota De Producción: | 1 PC |
| Precio: | negotiation |
| Embalaje Estándar: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Período De Entrega: | 5~25 días del trabajo |
| Método De Pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad De Suministro: | 500pcs/Mon |

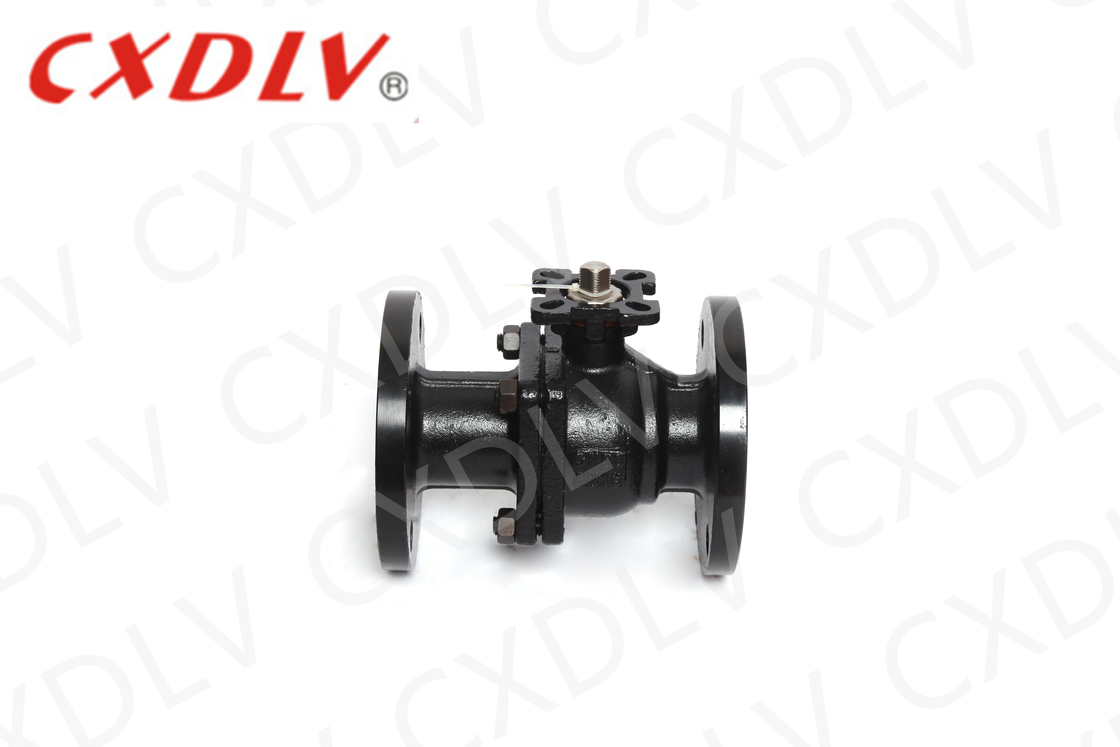

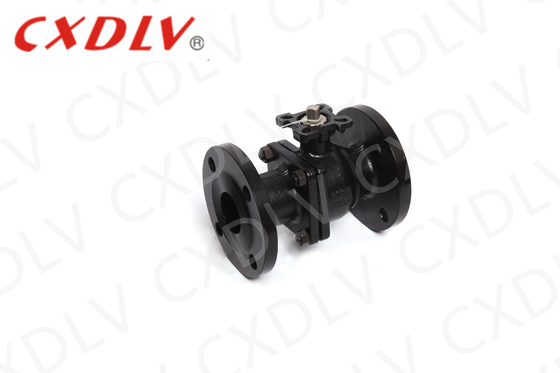

2PC WCB Válvula de bola flotante de acero al carbono DN15 - DN200 PN16 Válvula de flancos
Especificaciones
Válvula de fundición de bolas
Las normas aplicables:
- Diseño y fabricación: ASME B16.5, API 608
- Conexión: ASMEB16.5
- Prueba de resistencia al fuego: API607 4o de 1993
- Prueba e inspección: API 598, API 6D
Rango de tamaño:
- 1/2" ~ 8" DN15 ~ DN200
Nivel de presión:
- ANSI 150LB 300LB PN16/25/40
Rango de temperatura:
- 20 °C ~ 185 °C
| Hasta que: mm | ||||||||
| Presión | Tamaño | φD | - ¿ Qué? | El valor de la | φB | φC | T. | f |
| Clase 150 | 1/2" de largo | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 de pulgada | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 y media. | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " por segundo | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| Dos pulgadas y media | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3" de largo | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" de largo. | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" de largo. | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" de largo | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" de largo | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Aplicación
* Se puede aplicar a una amplia gama de aplicaciones, desde pequeñas hasta unos pocos milímetros de diámetro, metros grandes, desde alto vacío hasta alta presión.
* Las válvulas de bolas se han utilizado ampliamente en el sector del petróleo, la química, la generación de energía, el papel, la energía atómica, la aviación, los cohetes y otros sectores, así como en la vida cotidiana de las personas.
Ventajas de las válvulas de bolas
1. Eje cuadrado para una mayor resistencia y más contacto de superficie para la palanca de mano
2Áreas humedecidas completamente mecanizadas y pulidas
3- Opcional de seguridad contra incendios y características antiestáticas
4. Espejo bola terminada para el cierre apretado y menor par de funcionamiento
5- Una palanca de mano más robusta y amigable para el operador
Selección del modelo
Válvula de bola flotante de puerto completo DIN 2PC
| Estándar | ANSI | Gran Bretaña | El JIS | El DIN |
| Presión | 150LB 300LB | PN16/PN25/PN40: el número de unidades de producción | 10K/20K | PN16/PN25/PN40: el número de unidades de producción |
| El material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manija | |||
El video
El video
El video
El video
El video
El video
|
|
