Datos del producto:
Pago y Envío Términos:
|
Cuerpo: | De acero inoxidable | pelota: | CF8, CF8M |
---|---|---|---|
Material de Seat: | ptfe | estándar: | GB, ANSI, JIS, ESTRUENDO |
Tamaño: | el 1/2 " ~8" | Presión: | normales |
Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |

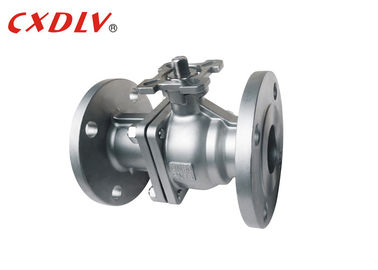

El doble del estruendo ensanchó cojín de la vávula de bola ISO5211 con la manija o el actuador
Especificaciones
Vávula de bola echada estruendo de flotación
Estándares aplicables:
- Diseño y fabricación: ESTRUENDO 3357/1,2EN12516-1
- Conexión: DIN2542~DIN2545, En1092
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: DIN3230/3, En12266
Gama de tallas:
- el 1/2 " ~8"
Grado de la presión:
- ESTRUENDO PN10 PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NO | 11 | NO | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NO | 125 | NO | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NO | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NO | 125 | 140 |
Uso
* la amplia gama de usos, de pequeño a algunos milímetros de diámetro, los metros grandes, del alto vacío a la alta presión puede ser aplicada.
* las vávulas de bola han sido ampliamente utilizadas en petróleo, sustancia química, producción de energía, papel, energía atómica, aviación, cohete y otros departamentos, así como las vidas de Diario del Pueblo.
Ventaja
1. La resistencia flúida, el coeficiente de resistencia del tubo con la misma longitud es igual.
2. estructura simple, tamaño pequeño, ligera.
3. el plástico ampliamente utilizado material cercano y confiable de la superficie de lacre de la válvula, lacre, y ha sido ampliamente utilizado en el sistema del vacío.
4. fácil actuar, abriéndose y cerrándose rápidamente, desde completamente abierto a completamente cerrado mientras el ° de la rotación 90, para facilitar teledirigido.
5. el mantenimiento fácil, vávula de bola simple, sellos es generalmente actividades, el reemplazo del retiro es más conveniente.
6. En el completamente abierto o completamente cerrado, la superficie de lacre y la bola y el asiento dieléctricos del aislamiento, con los medios, no causarán la erosión de la superficie de lacre de la válvula.
Selección modelo
Vávula de bola llena de flotación del puerto del estruendo 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
