Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | SS304 SS316 | material de la bola: | CF8, CF8M |
---|---|---|---|
Material de Seat: | ptfe | estándar: | GB, ANSI, JIS, ESTRUENDO |
Tamaño: | DN15 ~ DN200 | Presión: | 10K 20K |
Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |

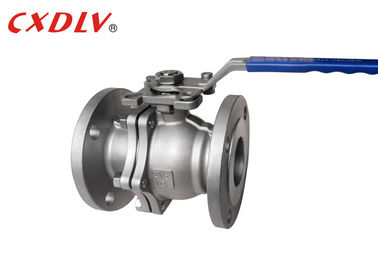

La vávula de bola de acero de molde de JIS 20K 2PC ISO5211 dirige el postizo de montaje para el motor
Especificaciones
Vávula de bola
Estándares aplicables:
- Diseño y fabricación: ASME B16. 34, API608
- Conexión: JIS B2212 ~ B213
- Prueba e inspección: JIS B2003, API6D
- Dimensión cara a cara: JIS B2002
Gama de tallas:
- DN15 ~ DN200
Grado de la presión:
- JIS 10K 20K
Gama de temperaturas:
- - °C 20 ~ °C 185
La abertura y la parte cerrada (bola) de la vávula de bola es conducida por el tronco de válvula y gira alrededor del eje del tronco de válvula. Se utiliza principalmente para cortar o para girar el medio en la tubería, y puede también ser utilizado para la regulación y el control flúidos. El modelo para uso general tiene las ventajas de la estructura compacta, del lacre confiable, de la estructura simple y del mantenimiento conveniente, y la superficie de lacre y la superficie esférica son a menudo en un estado cerrado, que no es erosionado fácilmente por el medio, y son fáciles de actuar y de mantener.
Presión | Tamaño | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Éntrenos en contacto con libremente | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Uso
Conveniente para los medios de funcionamiento generales tales como gas del agua, del solvente, ácido y natural, pero también conveniente para el medio con las condiciones de trabajo duras, tales como oxígeno, peróxido de hidrógeno, metano y etileno, que son ampliamente utilizadas en diversas industrias.
Fuerza
1. La resistencia flúida es pequeña: el corte transversal del tubo de comunicación entre la esfera y el cuerpo de válvula es igual, y el paso esférico es conectado por un arco circular, y los pasos medios a través de la esfera, y la resistencia flúida es pequeña.
2. buen funcionamiento de aislamiento: El asiento de válvula adopta el material de PTFE con cierta deformación elástica y el de alta resistencia, que alcanza bueno sellando funcionamiento y asegura la estabilidad de la válvula.
3. vida de servicio larga: la base de válvula y la luz que consideran el material del cuello se hacen del acero inoxidable austenítico, y el material de asiento de válvula se hace de PTFE, que puede alcanzar buena resistencia a la corrosión y prolonga la vida de servicio de la válvula.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
