Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | SS304 SS316 | material de la bola: | CF8, CF8M |
|---|---|---|---|
| Material de Seat: | ptfe | Estructura: | Oblea de la válvula de bola |
| Tamaño: | DN15 ~ DN200 | modelo: | Q71F |
| Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||

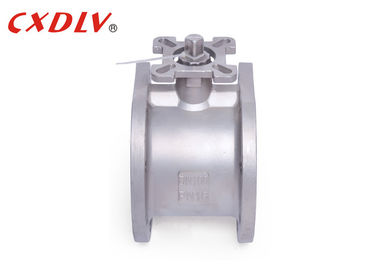

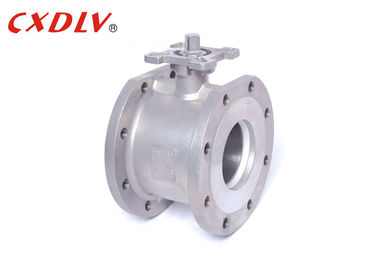

Oblea de Q71F válvula del modelo de Italia del acero de carbono de la vávula de bola de acero inoxidable de 3 pulgadas
Características de producto
vávula de bola de la oblea 1PC
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- 1,6 ~ MPa 4,0
Gama de temperaturas:
- - °C 20 ~ °C 350
La vávula de bola de la oblea con la estructura simple, tamaño pequeño y ligero, más, consiste en solamente algunas piezas. Por otra parte, puede ser actuada rápidamente por el 90° giratorio, y el artículo está con buenas características del control flúido. Cuando la vávula de bola está en la posición completamente abierta, el grueso de la placa de la válvula es la única resistencia cuando el medio atraviesa el cuerpo de válvula, así que la caída de presión generada por la válvula es pequeña.
| Tamaño | φd | φR | φC | φD | R | T | L | |
| 15 | el 1/2” | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2” | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2” | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Uso
La vávula de bola de la oblea es ampliamente utilizada en: la sustancia química, el producto petroquímico, la fundición, farmacéutico, comida y otras industrias en la SO2, vapor, aire, gas, amoníaco, gas del CO2, aceite, agua, salmuera, lejía, agua de mar, ácido nítrico, ácido hidroclórico, ácido sulfúrico, ácido fosfórico el medio se utiliza como dispositivo de la regulación y de cierre en la tubería.
Fuerza de la vávula de bola
1. El diseño único del excéntrico hace la transmisión sin fricción entre las superficies de lacre, que prolonga la vida de servicio de la válvula.
2. Elástico el asiento generado por el esfuerzo de torsión.
3. El diseño ingenioso de la cuña hace que la válvula tiene una función automática más apretada y más apretada del lacre, con salida compensatoria y cero entre las superficies de lacre.
4. Tamaño pequeño, ligero, ligero y fácil instalar.
5. Los dispositivos neumáticos y eléctricos se pueden configurar según exigencias del consumidor de cubrir las necesidades del control teledirigido y de programa.
6. El material de asiento del reemplazo se puede aplicar a una variedad de medios.
Selección modelo
Vávula de bola de la oblea
| Modele ningún | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
| Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
