Datos del producto:
Pago y Envío Términos:
|
| Estructura: | 2pc | Tipo de la válvula: | flotación |
|---|---|---|---|
| Presión: | PN16/PN25/PN40 | Tamaño: | DN15~DN200 |
| Medio: | Gas de aceite del agua | estándar: | ANSI/JIS/DIN |
| Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||

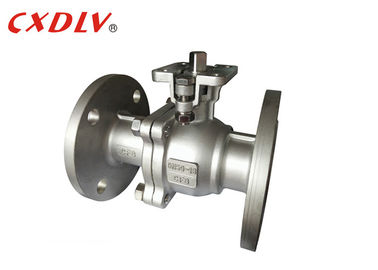

Tipo de montaje directo tamaño nominal DN50 ~ DN200 del reborde de la vávula de bola de los SS del actuador eléctrico
Especificaciones
Vávula de bola
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15~DN200
Grado de la presión:
- GB PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola, la abertura y al miembro cerrado (esfera) conduce el tronco de válvula y gira alrededor del eje de la vávula de bola. Puede también ser utilizada para la regulación y el control flúidos. La válvula duro-sellada de la V-bola tiene una fuerza de esquileo fuerte entre la base de forma de V y el asiento del metal de la aleación duro-soldada con autógena del carburo. Es especialmente conveniente para fibra-contener, partículas micro-sólidas. Etc. La vávula de bola de la multi-manera no sólo puede controlar fexiblemente la confluencia, partir, y la transferencia del sentido de chorro del medio, pero también puede cerrar cualquier canal y conectar los otros dos canales.
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Éntrenos en contacto con libremente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Uso
La vávula de bola se utiliza principalmente en la tubería para cortar, para distribuir y para cambiar el sentido de chorro del medio.
Ventaja
1. El cojinete de empuje reduce el esfuerzo de torsión de la fricción del tronco de válvula, que hace el tronco de válvula liso y flexible para la operación a largo plazo.
2. Función antiestática: una primavera se arregla entre la bola, el tronco de válvula y el cuerpo de válvula, y la electricidad estática generada durante el proceso de la transferencia puede ser derivada.
3. Puesto que el material tal como politetrafluoetileno tiene buena propiedad autolubricadora y la pérdida de fricción con la esfera es pequeña, la vida de servicio de la vávula de bola neumática es larga.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
