Datos del producto:
Pago y Envío Términos:
|
| Material de la VÁLVULA: | CF8 | Material de Seat: | ptfe |
|---|---|---|---|
| Presión: | PN40 | Tamaño: | DN15~DN200 |
| certificado: | CE | estándar: | GB |
| Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||

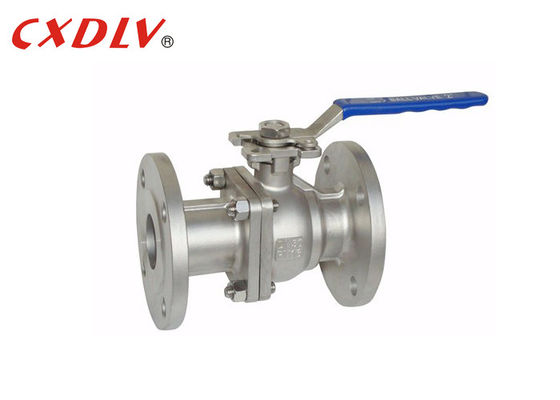

Extremos de dos piezas del reborde del doble de la vávula de bola del puerto lleno de alta presión eléctrico del actuador
Especificaciones
Alta vávula de bola de la plataforma
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15~DN200
Grado de la presión:
- GB PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola, la abertura y al miembro cerrado (esfera) conduce el tronco de válvula y gira alrededor del eje de la vávula de bola. Puede también ser utilizada para la regulación y el control flúidos. La vávula de bola de la multi-manera no sólo puede controlar fexiblemente la confluencia, partir, y la transferencia del sentido de chorro del medio, pero también puede cerrar cualquier canal y conectar los otros dos canales.
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Éntrenos en contacto con libremente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Uso
Las vávulas de bola son ampliamente utilizadas en el refinamiento del petróleo, tuberías de larga distancia, sustancia química, papel, la conservación farmacéutica, del agua, la energía eléctrica, el municipal, el acero y otras industrias.
Ventaja
1. pequeña resistencia flúida: la vávula de bola neumática es la más pequeña de la resistencia flúida de toda la clasificación de la válvula, incluso la vávula de bola neumática reducida del diámetro, su resistencia flúida es muy pequeña.
2. El sello del tronco es confiable: Puesto que el tronco de válvula gira y no se mueve solamente hacia arriba y hacia abajo, el sello de embalaje del tronco de válvula no es fácil de romperse, y los aumentos de capacidad del lacre con el aumento de la presión media.
3. El funcionamiento del lacre del asiento de válvula es bueno: el anillo de cierre hecho del material de elástico tal como PTFE es fácil de sellar, y la capacidad del lacre de la válvula de la vávula de bola neumática aumenta con el aumento de la presión media.
Selección modelo
Vávula de bola de alta presión
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
