Datos del producto:
Pago y Envío Términos:
|
| Válvula: | CF8 | pelota: | CF8 |
|---|---|---|---|
| Material de Seat: | ptfe | estándar: | ANSI |
| Tamaño: | el 1/2 " ~8" | Estructura: | Puerto lleno |
| Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||

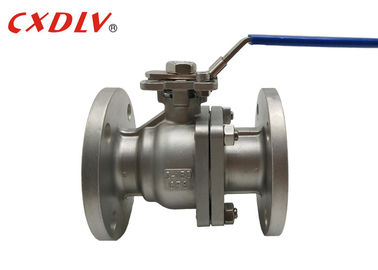

Clasifique el acero inoxidable de 150LB CF8 ensanchó vávula de bola 2 pulgadas que actúan por la manija
Especificaciones
Vávula de bola de lanzamiento de flotación
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- el 1/2 " ~8"
Grado de la presión:
- CL DE ASME, 150, 300
Gama de temperaturas:
- -20°C~185°C
* clase 150LB vávula de bola llena del puerto del reborde del acero inoxidable de 2 pedazos
Las vávulas de bola ensanchadas tienen un diverso tipo de conexión que las otras vávulas de bola que llevamos. Significó ser acoplado con otra conexión ensanchada, válvulas del th e tienen en cuenta una limpieza y un reemplazo más fáciles.
| Presión | Tamaño | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2” | Más especificaciones, nos entran en contacto con libremente | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Brevemente introducción
La estructura de la vávula de bola de flotación está flotando. Bajo acción de la presión media, la bola puede generar cierta dislocación y presionar contra la superficie de lacre en el extremo del mercado para asegurar el lacre del extremo del mercado.
La vávula de bola de flotación tiene una estructura simple y el bueno sellando funcionamiento, pero la carga de la bola sujetada al medio de funcionamiento se transmite todo al anillo de cierre del mercado, así que es necesario considerar si el material del anillo de cierre puede soportar la cantidad de trabajo del medio esférico. Esta estructura es ampliamente utilizada en vávulas de bola de la presión media y baja.
La fuerza de la vávula de bola
1. La resistencia flúida es pequeña, y la vávula de bola sin reducción en la sección de paso está casi sin resistencia del flujo.
2. Estructura simple, tamaño pequeño y ligero.
3. Tiene dos caras de aislamiento, y el material de la superficie de lacre de la vávula de bola es ampliamente utilizado de diversos plásticos, y tiene bueno sellando funcionamiento y puede alcanzar el lacre completo. También ha sido ampliamente utilizado en sistemas del vacío.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
