Datos del producto:
Pago y Envío Términos:
|
| Válvula: | CF8 | pelota: | CF8 |
|---|---|---|---|
| Material de Seat: | ptfe | estándar: | ANSI |
| Tamaño: | el 1/2 " ~8" | Estructura: | Puerto lleno |
| Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||

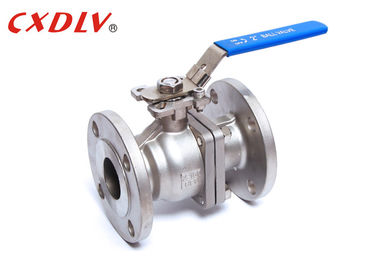

La presión normal ensanchó plataforma de la palanca 150LB DN50 de la manija de la vávula de bola alta
Especificaciones
vávula de bola 150LB
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- el 1/2 " ~8"
Grado de la presión:
- CL DE ASME, 150, 300
Gama de temperaturas:
- -20°C~185°C
* clase 150LB vávula de bola llena del puerto del reborde del acero inoxidable de 2 pedazos
Las vávulas de bola ensanchadas tienen un diverso tipo de conexión que las otras vávulas de bola que llevamos. Significó ser acoplado con otra conexión ensanchada, las válvulas tienen en cuenta una limpieza y un reemplazo más fáciles.
| Presión | Tamaño | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2” | Más especificaciones, nos entran en contacto con libremente | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Brevemente introducción
La estructura de la vávula de bola de flotación está flotando. Bajo acción de la presión media, la bola puede generar cierta dislocación y presionar contra la superficie de lacre en el extremo del mercado para asegurar el lacre del extremo del mercado.
La vávula de bola de flotación tiene una estructura simple y el bueno sellando funcionamiento, pero la carga de la bola sujetada al medio de funcionamiento se transmite todo al anillo de cierre del mercado, así que es necesario considerar si el material del anillo de cierre puede soportar la cantidad de trabajo del medio esférico. Esta estructura es ampliamente utilizada en vávulas de bola de la presión media y baja.
Fuerza
1. Fácil actuar, ábrase y ciérrese rápidamente, de muy abierto a por completo apagado mientras el ° girado 90, fácil controlar sobre distancias largas.
2. el mantenimiento es conveniente, la vávula de bola es simple en estructura, el anillo de cierre es generalmente activo, y es conveniente desmontar y substituir.
13. Cuando completamente está abierto o completamente cerrado, la superficie de lacre de la bola y el asiento de válvula se aísla del medio. Cuando el medio pasa, no causará la erosión de la superficie de lacre de la válvula.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
