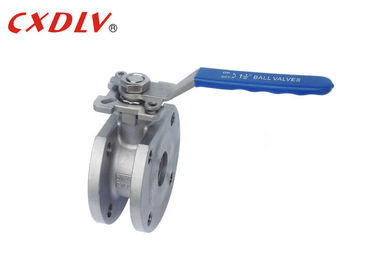

Alta oblea de la plataforma CF8 SS304 DN50 Italia vávula de bola de 1 pedazo que conduce por los actuadores
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q71F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/mon |
|
Información detallada |
|||
| Cuerpo de válvula: | CF8 | material de la bola: | CF8, CF8M |
|---|---|---|---|
| Material de Seat: | ptfe | Conexión: | oblea |
| Tamaño: | DN15 ~ DN200 | modelo: | Q71F |
| Resaltar: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||
Descripción de producto
Alta oblea de la plataforma CF8 SS304 DN50 Italia vávula de bola de 1 pedazo que conduce por los actuadores
Características de producto
vávula de bola de la oblea 1PC
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- 1,6 ~ MPa 4,0
Gama de temperaturas:
- - °C 20 ~ °C 350
Comparado con las vávulas de bola ordinarias, las vávulas de bola de la oblea de Q71F tienen las ventajas de la longitud estructural corta, peso ligero, instalación conveniente. El asiento de válvula adopta una estructura suave del lacre, que es confiable en el lacre y fácil de abrirse y de cerrarse. Se equipa de una estructura refractaria que sea confiable y tenga buen aislamiento en caso de fuego.
| Tamaño | φd | φR | φC | φD | R | T | L | |
| 15 | el 1/2” | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2” | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2” | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Uso
La vávula de bola es conveniente para PN1.0~2.5MPa, trabajando la temperatura 29~180°C (el asiento es PTFE reforzado) o 29~300°C (el asiento es el PPL) en las diversas tuberías, se utiliza para cortar o para conectar el medio en la tubería. Diversos materiales se pueden utilizar para el agua, el vapor, el aceite, el ácido nítrico, el ácido acético, el medio oxidante, la urea y otros medios.
Fuerza
1. El diseño único del excéntrico hace la transmisión sin fricción entre las superficies de lacre, que prolonga la vida de servicio de la válvula.
2. Elástico el asiento generado por el esfuerzo de torsión.
3. El diseño ingenioso de la cuña hace que la válvula tiene una función automática más apretada y más apretada del lacre, con salida compensatoria y cero entre las superficies de lacre.
4. Tamaño pequeño, ligero, ligero y fácil instalar.
5. Los dispositivos neumáticos y eléctricos se pueden configurar según exigencias del consumidor de cubrir las necesidades del control teledirigido y de programa.
6. El material de asiento del reemplazo se puede aplicar a una variedad de medios.
Selección modelo
Vávula de bola de la oblea
| Modele ningún | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
| Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
