Datos del producto:
Pago y Envío Términos:
|
Cuerpo de válvula: | CF8M | material de la bola: | CF8M |
---|---|---|---|
Lacre: | PPL | Conexión: | oblea |
Tamaño: | DN15 ~ DN200 | modelo: | Q71F |
Alta luz: | válvula de bola de acero inoxidable,vávula de bola del extremo del reborde |

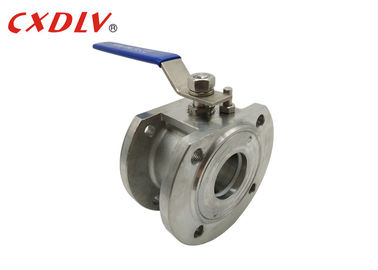

La oblea de SS316 DN80 termina la vávula de bola de la oblea CF8M 1PC PN16 con el peso ligero de la palanca
Características de producto
vávula de bola de la oblea 1PC
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- 1,6 ~ MPa 4,0
Gama de temperaturas:
- °C 20 ~ °C 350
La vávula de bola de la oblea es una nueva generación de vávula de bola ultracorta de la distancia del reborde desarrollada introduciendo la tecnología italiana para el diseño localizado. La forma del canal de la bola es rectangular, de forma de V y O-formada. El producto tiene las características de la instalación compacta de la estructura, tamaño pequeño, ligera y conveniente.
Unidad: milímetro | |||||
Presión | Tamaño | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Uso
La vávula de bola de la oblea puede ser ampliamente utilizada en el petróleo, sustancia química, metalurgia, central eléctrica, industria ligera y otros los campos para ajustar o para cortar automáticamente el aceite, agua, gas y pulpa o líquido fibroso.
Fuerza
1. El diseño único del excéntrico hace la transmisión sin fricción entre las superficies de lacre, que prolonga la vida de servicio de la válvula.
2. Elástico el asiento generado por el esfuerzo de torsión.
3. El diseño ingenioso de la cuña hace que la válvula tiene una función automática más apretada y más apretada del lacre, con salida compensatoria y cero entre las superficies de lacre.
4. Tamaño pequeño, ligero, ligero y fácil instalar.
5. Los dispositivos neumáticos y eléctricos se pueden configurar según exigencias del consumidor de cubrir las necesidades del control teledirigido y de programa.
6. El material de asiento del reemplazo se puede aplicar a una variedad de medios.
Selección modelo
Vávula de bola de la oblea
Modele ningún | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
