Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Válvula de bola 1pc | Material de la VÁLVULA: | Material de la VÁLVULA |
|---|---|---|---|
| Presión: | PN16 | OPERACIÓN: | Manejar |
| Conexión: | oblea | modelo: | Q71F |
| Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||

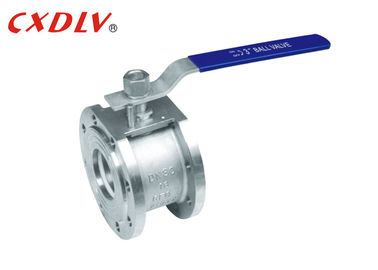

Vávula de bola de alta presión de flotación de la oblea de la manija PN25 PTFE PPL Seat
Características generales
Vávula de bola de Italia
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- Contruction 1,6 ~ MPa 4,0
Límite de la temperatura:
- °C 20 ~ °C 350
Flotación
Puerto lleno
Entrada del extremo
El tipo vávulas de la oblea de bola (o el tipo fino estupendo llamado vávulas de “Italia” de bola) se utiliza en el equipo de la tubería en la condición de PN1.0~2.5MPa, trabajando la temperatura de 29~180℃ (el anillo de cierre es RPTFE) o 29~180℃ (el anillo de cierre es polifenileno de PPL), para alcanzar para cortar o para conectar el medio en la tubería. El medio aplicable, tal como agua, vapor, aceite, ácido nítrico, ácido acético, carbamida, o medio del oxidizability puede ser aplicado conforme al material de la válvula de la diferencia adoptado.
| Unidad: milímetro | |||||
| Presión | Tamaño | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Uso
La vávula de bola de la oblea puede ser ampliamente utilizada en el petróleo, sustancia química, metalurgia, central eléctrica, industria ligera y otros los campos para ajustar o para cortar automáticamente el aceite, agua, gas y pulpa o líquido fibroso.
Fuerza
1. comparado con las vávulas de bola normales, el tipo fino estupendo vávulas de bola tiene la ventaja de la longitud corta de la estructura, en el peso ligero, más fácil para la instalación, y el material etc de la reserva, y con funcionamiento excelente del aislamiento de calor.
2. Utilizamos la estructura flexible del lacre para que el anillo del asiento alcance los resultados del alto funcionamiento confiable del lacre y fácilmente para la operación abierta/cercana, y una estructura protectora resistente al fuego especial se fija en la válvula para mantener la operación de válvulas y el alto funcionamiento del lacre no afectados bajo condición de un riesgo de fuego del accidente.
3. la estructura antiestática se puede fijar conforme a la petición del cliente. Fijamos un 90o placa de situación abierta/cercana con el agujero, cliente podemos cerrar la ubicación según la condición real para evitar la mis-operación.
Selección modelo
Vávula de bola de la oblea
| Modele ningún | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
| Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
