Datos del producto:
Pago y Envío Términos:
|
| Válvula: | CF8 | pelota: | CF8 |
|---|---|---|---|
| Material de Seat: | ptfe | estándar: | ANSI |
| Tamaño: | el 1/2 " ~8" | Estructura: | Puerto lleno |
| Alta luz: | válvula de bola de acero inoxidable,vávula de bola del extremo del reborde |
||

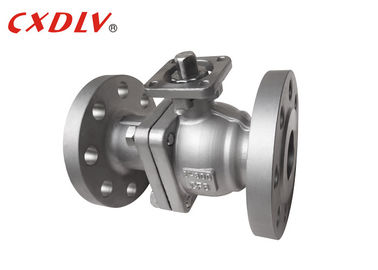

300LB ensanchó vávula de bola con el cojín ISO5211 para el montaje directo del actuador neumático
Especificaciones
vávula de bola 300LB
Estándares aplicables:
- Diseño y fabricación: ASME B16.5, API608
- Conexión: ASME B16.5
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: API598, API6D
Gama de tallas:
- el 1/2 “~ 8"
Grado de la presión:
- CL DE ASME, 150, 300
Gama de temperaturas:
- -20 °C ~ °C 185
La vávula de bola estándar americana de flotación de Q41F-300LB avanzó el asiento de válvula, asiento de válvula diseñado experiencia plurianual de la fabricación de la vávula de bola, para asegurar el lacre de la válvula, coeficiente bajo de la fricción, pequeño esfuerzo de torsión de funcionamiento, una variedad de materiales de asiento de válvula, una amplia gama de adaptación
| Presión | Tamaño | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | el 1/2” | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2” | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2” | Éntrenos en contacto con para más datos | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Brevemente introducción
La estructura de la vávula de bola de flotación está flotando. Bajo acción de la presión media, la bola puede generar cierta dislocación y presionar contra la superficie de lacre en el extremo del mercado para asegurar el lacre del extremo del mercado.
La vávula de bola de flotación tiene una estructura simple y el bueno sellando funcionamiento, pero la carga de la bola sujetada al medio de funcionamiento se transmite todo al anillo de cierre del mercado, así que es necesario considerar si el material del anillo de cierre puede soportar la cantidad de trabajo del medio esférico. Esta estructura es ampliamente utilizada en vávulas de bola de la presión media y baja.
Fuerza
1. Fácil actuar, ábrase y ciérrese rápidamente, de muy abierto a por completo apagado mientras el ° girado 90, fácil controlar sobre distancias largas.
2. el mantenimiento es conveniente, la vávula de bola es simple en estructura, el anillo de cierre es generalmente activo, y es conveniente desmontar y substituir.
13. Cuando completamente está abierto o completamente cerrado, la superficie de lacre de la bola y el asiento de válvula se aísla del medio. Cuando el medio pasa, no causará la erosión de la superficie de lacre de la válvula.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
