Datos del producto:
Pago y Envío Términos:
|
| Cuerpo de válvula: | CF8M | pelota: | CF8M |
|---|---|---|---|
| Material de Seat: | ptfe | estándar: | ANSI |
| Tamaño: | el 1/2 " ~8" | Presión: | 300LB |
| Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||

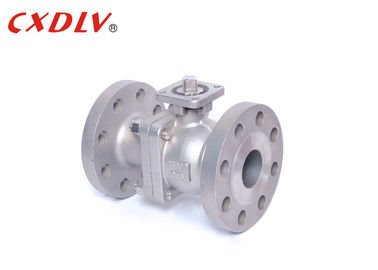

300LB CF8M ensanchó la vávula de bola 2" vávula de bola de flotación del alto rendimiento
Especificaciones
vávula de bola 300LB
Estándares aplicables:
- Diseño y fabricación: ASME B16.5, API608
- Conexión: ASME B16.5
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: API598, API6D
Gama de tallas:
- el 1/2 “~ 8"
Grado de la presión:
- CL DE ASME, 150, 300
Gama de temperaturas:
- -20 °C ~ °C 185
La vávula de bola estándar americana de flotación de Q41F-300LB avanzó el asiento de válvula, asiento de válvula diseñado experiencia plurianual de la fabricación de la vávula de bola, para asegurar el lacre de la válvula, coeficiente bajo de la fricción, pequeño esfuerzo de torsión de funcionamiento, una variedad de materiales de asiento de válvula, una amplia gama de adaptación
| Presión | Tamaño | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | el 1/2” | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2” | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2” | Éntrenos en contacto con para más datos | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Uso
La estructura de la vávula de bola de flotación está flotando. Bajo acción de la presión media, la bola puede generar cierta dislocación y presionar contra la superficie de lacre en el extremo del mercado para asegurar el lacre del extremo del mercado.
La vávula de bola de flotación tiene una estructura simple y el bueno sellando funcionamiento, pero la carga de la bola sujetada al medio de funcionamiento se transmite todo al anillo de cierre del mercado, así que es necesario considerar si el material del anillo de cierre puede soportar la cantidad de trabajo del medio esférico. Esta estructura es ampliamente utilizada en vávulas de bola de la presión media y baja.
Fuerza
1. La resistencia flúida es pequeña. Cuando la válvula está completamente abierta, la superficie transversal del paso de la bola, el paso del cuerpo de válvula y el tubo de comunicación son iguales, y la línea está en línea. El medio atraviesa la vávula de bola, que es equivalente a atravesar un tubo recto, y el líquido de la vávula de bola en diversas válvulas. La resistencia es la más pequeña.
2. Actúe rápidamente, sólo necesidad de dar vuelta al ° de la bola 90 mientras que se abre y ciérrase, conveniente y rápido.
3. La estructura es simple, el volumen es pequeño, y el peso es luz. Particularmente, su altura es mucho más pequeña que la válvula de puerta y la válvula de cierre.
4. El funcionamiento del lacre es mejor. Las vávulas de bola utilizan generalmente un sello suave, flexible.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
