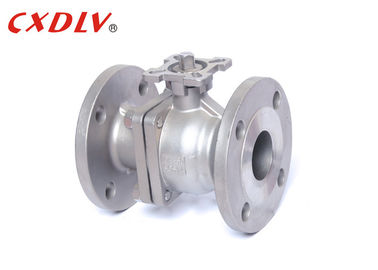

Válvula de control llena de la vávula de bola de acero inoxidable del puerto de JIS 10K SCS14 DN50
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q41F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/mon |
|
Información detallada |
|||
| Material del cuerpo: | SS304 SS316 | material de la bola: | CF8, CF8M |
|---|---|---|---|
| Material de Seat: | ptfe | estándar: | GB, ANSI, JIS, ESTRUENDO |
| Tamaño: | DN15 ~ DN200 | Presión: | 10K 20K |
| Resaltar: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||
Descripción de producto
Válvula de control llena de la vávula de bola de acero inoxidable del puerto de JIS 10K SCS14 DN50
Especificaciones
Vávula de bola
Estándares aplicables:
- Diseño y fabricación: ASME B16. 34, API608
- Conexión: JIS B2212 ~ B213
- Prueba e inspección: JIS B2003, API6D
- Dimensión cara a cara: JIS B2002
Gama de tallas:
- DN15 ~ DN200
Grado de la presión:
- JIS 10K 20K
Gama de temperaturas:
- - °C 20 ~ °C 185
La alta vávula de bola de la plataforma de JIS adopta la licencia japonesa del diseño estándar, y adopta el reborde estándar japonés, la longitud estándar japonesa de la estructura, el estándar material estándar japonés, y el producto estándar nacional japonés compuesto de JIS.
La estructura de la alta vávula de bola de la plataforma de JIS se puede instalar e instalar por cualquier fabricante. Después de la instalación, el sello puede ser ajustado. Este ajuste no necesita desmontar el actuador, que protege eficazmente el funcionamiento del lacre.
| Presión | Tamaño | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Éntrenos en contacto con libremente | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Uso
Conveniente para los medios de funcionamiento generales tales como gas del agua, del solvente, ácido y natural, pero también conveniente para el medio con las condiciones de trabajo duras, tales como oxígeno, peróxido de hidrógeno, metano y etileno, que son ampliamente utilizadas en diversas industrias.
Fuerza de la vávula de bola
1. Tecnología DE CERÁMICA avanzada del BASTIDOR, estructura razonable y aspecto bonito.
2. El asiento de válvula adopta la estructura elástico del lacre, que ahorra el trabajo, ligero y bueno sellando funcionamiento.
3. El tronco de válvula adopta una estructura de cargamento por la base reverso-sellada, y el tronco de válvula no vuela hacia fuera debido a la presión interna, asegurando seguridad.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
