Datos del producto:
Pago y Envío Términos:
|
estándar: | DIN | Materiales: | CF8 |
---|---|---|---|
Seat: | asiento suave | connction: | Reborde doble |
Estructura: | Puerto lleno | modelo: | Q41F |
Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |

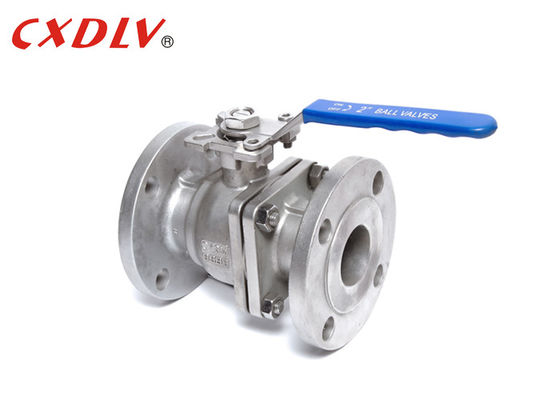

Válvula de control partida del cuerpo de la vávula de bola de flotación del reborde del doble del RF CF8 CF8M WCB
Especificaciones
Vávula de bola echada estruendo de flotación
Estándares aplicables:
- Diseño y fabricación: ESTRUENDO 3357/1,2EN12516-1
- Conexión: DIN2542~DIN2545, En1092
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: DIN3230/3, En12266
Gama de tallas:
- DN15 ~ DN200
Grado de la presión:
- ESTRUENDO PN10 PN16 PN25 PN40
Gama de temperaturas:
- °C 20 ~ °C 185
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NO | 11 | NO | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NO | 125 | NO | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NO | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NO | 125 | 140 |
Uso
* la amplia gama de usos, de pequeño a algunos milímetros de diámetro, los metros grandes, del alto vacío a la alta presión puede ser aplicada.
* las vávulas de bola han sido ampliamente utilizadas en petróleo, sustancia química, producción de energía, papel, energía atómica, aviación, cohete y otros departamentos, así como las vidas de Diario del Pueblo.
Ventaja de la vávula de bola
1. El cojinete de empuje reduce el esfuerzo de torsión friccional del tronco de válvula, que hace el tronco de válvula liso y flexible para la operación a largo plazo.
2. Funcionamiento antiestático: una primavera se arregla entre la bola, el tronco de válvula y el cuerpo de válvula, y la electricidad estática generada por el proceso de la transferencia puede ser derivada.
3. Puesto que el material tal como politetrafluoetileno tiene buena propiedad autolubricadora y la pérdida de fricción con el cuerpo esférico es pequeña, la vida de servicio de la vávula de bola neumática es larga.
4. La resistencia flúida es pequeña, y la vávula de bola neumática es la que está con la resistencia flúida más pequeña entre toda clase de válvulas.
5. El sello del tronco de válvula es confiable. Porque el tronco de válvula realiza solamente el mismo movimiento que el movimiento de elevación, el sello de embalaje del tronco de válvula no es fácil ser dañado, y los aumentos de capacidad del lacre como la presión de los aumentos medios.
6. Gran funcionamiento del lacre. El asiento se hace del material de elástico tal como PTFE es fácil de sellar, y la capacidad del lacre de la válvula de la vávula de bola neumática aumenta con el aumento de la presión media.
Selección modelo
Vávula de bola llena de flotación del puerto del estruendo 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
