Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | WCB | material de la bola: | WCB |
---|---|---|---|
Material de Seat: | ptfe | Modelo del puerto: | L-puerto |
Presión: | PN16 | Conexión: | Brida |
Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |

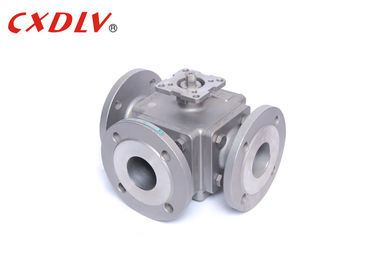

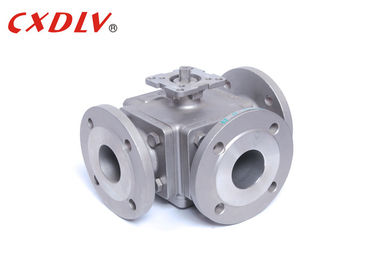

La pequeña manera completa del puerto 3 ensanchó cuerpo cuadrado de la vávula de bola con el postizo de montaje
Especificaciones
Vávula de bola de lanzamiento de flotación
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15 ~ DN200
Grado de la presión:
- PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola de tres vías se puede dividir en tipo de Q44L y tipo de Q45T para diversos requisitos de la transferencia del sentido de chorro medio. el MODELO de “L-PORT” puede realizar la transferencia del sentido de chorro medio, y los dos canales que pueden ser perpendiculares el uno al otro pueden ser conectados o ser cerrados. el MODELO de “T-PORT” puede realizar partir o el flujo mezclado del medio, no sólo puede realizar la transferencia del sentido de chorro medio, pero también puede conectar los tres canales el uno al otro, y puede también cerrar cualquier canal y conectar los otros dos canales. La válvula tiene las características de la estructura compacta, aspecto y bueno hermosos sellando funcionamiento.
Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Uso
La válvula se utiliza principalmente en fuente industrial de la agua en circulación y el drenaje, el abastecimiento y el drenaje urbano de agua, los edificios altos y los hoteles del mercado de agua a presión de la bomba, usado para recortar el agua y la eliminación del martillo de agua destructivo, garantizan la operación segura de la red del tubo. Diseñó tener en cuenta completo los requisitos ambientales, ninguna vibración, ningún ruido, buen funcionamiento, se aseguran de que los hoteles, reservado residencial y tienen funciones de un poder-ahorro.
La fuerza de la vávula de bola de 3 maneras
1. La resistencia flúida es baja, y el coeficiente de resistencia es igual al lengthh del tubo.
2. La estructura es simple, pequeña de tamaño y luz en peso.
3. Es compacta y confiable, y tiene buenas propiedades de lacre. También ha sido ampliamente utilizada en sistemas del vacío.
4. La operación es conveniente, la abertura y el closing es rápidos, y la rotación es el 90° de la abertura completa al closing completo, que es conveniente para el control de larga distancia.
5. El mantenimiento es conveniente, la vávula de bola tiene una estructura simple, y el anillo de cierre es generalmente movible, y el desmontaje y el reemplazo son relativamente convenientes.
6. Cuando completamente está abierto o completamente cerrado, la superficie de lacre de la bola y el asiento de válvula se aísla del medio, y del medio no causa la erosión de la superficie de lacre de la válvula.
7. La amplia gama de usos, de pequeño a algunos milímetros, hasta algunos metros, del alto vacío a la alta presión puede ser aplicada.
