Datos del producto:
Pago y Envío Términos:
|
| OPERACIÓN: | Manejar | Material de la VÁLVULA: | De acero inoxidable |
|---|---|---|---|
| Presión: | PN16 | Tamaño: | DN15~DN200 |
| estándar: | GB | Conexión: | Brida |
| Medio: | Gas de aceite del agua | ||
| Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||

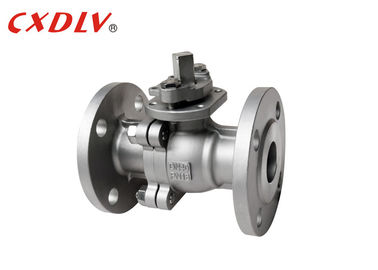

El puerto lleno actuado manija ensanchó estándar del GB de los finales del reborde del doble de la vávula de bola
Especificaciones
Vávula de bola de Oprated de la manija del GB
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15~DN200
Grado de la presión:
- GB PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola y la válvula de puerta son el mismo tipo de válvula. La diferencia es que la parte opening&closing es una bola, y la bola gira alrededor del cuerpo de válvula para alcanzar los opens&closes de la válvula. La vávula de bola se utiliza principalmente en la tubería para cortar, para distribuir y para cambiar el sentido de chorro del medio. Se define la vávula de bola del reborde GB/T21465-2008 estándar “terminología de la válvula” como: la abertura y al miembro cerrado (esfera) conduce el tronco de válvula y gira alrededor del eje del tronco de válvula.
| Unidad: milímetro | |||||||
| Presión | Tamaño | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Uso
La vávula de bola se utiliza principalmente en la tubería para cortar, para distribuir y para cambiar el sentido de chorro del medio.
Fuerza de la vávula de bola
1. Funcionamiento antiestático: una primavera se arregla entre la bola, el tronco de válvula y el cuerpo de válvula, y la electricidad estática generada por el proceso de la transferencia puede ser derivada.
2. Puesto que el material tal como politetrafluoetileno tiene buena propiedad autolubricadora y la pérdida de fricción con el cuerpo esférico es pequeña, la vida de servicio de la vávula de bola neumática es larga.
3. La resistencia flúida es baja, y la vávula de bola neumática es la que está con la resistencia flúida más pequeña de toda clase de válvula.
4. El sello del tronco de válvula es confiable. Porque el tronco de válvula realiza solamente el mismo movimiento que el movimiento de elevación, el sello de embalaje del tronco de válvula no es fácil ser dañado, y los aumentos de capacidad del lacre como la presión de los aumentos medios.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
