Datos del producto:
Pago y Envío Términos:
|
OPERACIÓN: | Manejar | Material del cuerpo: | CF8 CF8M WCB |
---|---|---|---|
Presión: | PN16 | Tamaño: | DN15~DN200 |
Estructura: | Bola de flotación | Conexión: | Reborde doble |
Medio: | Gas de aceite del agua | ||
Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |

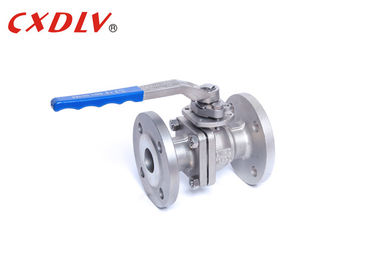

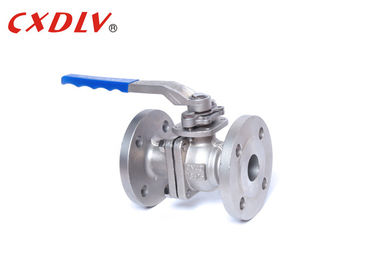

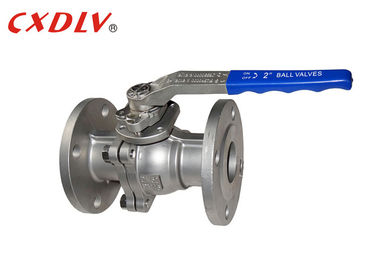

El acero inoxidable PN16 ensanchó la manija SS304 SS316 WCB de la vávula de bola DN50
Especificaciones
Vávula de bola de Oprated de la manija del GB
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15~DN200
Grado de la presión:
- GB PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
Una vávula de bola es una forma de válvula de la cuarto-vuelta que utilice un hueco, perforado y la bola que gira a controlar lo atraviesa. Está abierta cuando el agujero de la bola está conforme al flujo y cerrado cuando es girado 90 grados por la manija de la válvula. La manija miente completamente en la alineación del flujo cuando está abierta, y es perpendicular a ella cuando está cerrada, haciendo para la confirmación visual fácil de la situación de la válvula.
Unidad: milímetro | |||||||
Presión | Tamaño | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Uso
Las vávulas de bola son generalmente una válvula bidireccional prevista para los usos encendido-apagado usados en varias diversas industrias. Algunos de éstos incluyen el agua, aceite, gas, sustancia química, farmacéutico, minando apenas para nombrar algunos.
¿Por qué elija la vávula de bola?
1. Funcionamiento antiestático: una primavera se arregla entre la bola, el tronco de válvula y el cuerpo de válvula, y la electricidad estática generada por el proceso de la transferencia puede ser derivada.
2. Puesto que el material tal como politetrafluoetileno tiene buena propiedad autolubricadora y la pérdida de fricción con el cuerpo esférico es pequeña, la vida de servicio de la vávula de bola neumática es larga.
3. La resistencia flúida es baja, y la vávula de bola neumática es la que está con la resistencia flúida más pequeña de toda clase de válvula.
4. El sello del tronco de válvula es confiable. Porque el tronco de válvula realiza solamente el mismo movimiento que el movimiento de elevación, el sello de embalaje del tronco de válvula no es fácil ser dañado, y los aumentos de capacidad del lacre como la presión de los aumentos medios.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
