Datos del producto:
Pago y Envío Términos:
|
| estándar: | DIN | Material del cuerpo: | CF8 CF8M WCB |
|---|---|---|---|
| Presión: | PN16 | Tamaño: | DN15~DN200 |
| Estructura: | Cuerpo partido | Conexión: | Reborde doble |
| Medio: | Gas de aceite del agua | ||
| Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||

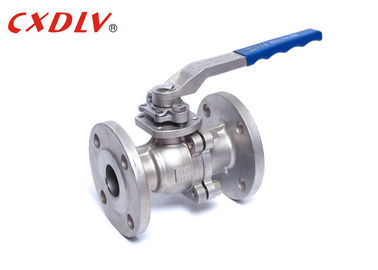

Vávula de bola baja de la plataforma 2pc del cuerpo partido del estándar del estruendo PTFE PPL Seat suave
Especificaciones
Vávula de bola estándar de Oprated de la manija del estruendo
Estándares aplicables:
- Diseño y fabricación: ESTRUENDO 3357/1, 2EN12516-1
- Conexión del reborde: DIN2542~DIN2545, En1092
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: DIN3230/3, En12266
Gama de tallas:
- DN15~DN200
Grado de la presión:
- GB PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
Las vávulas de bola sin reducción en la sección de paso tienen el mismo diámetro de diámetro interior que el tubo. La ventaja es que no hay pérdidas de fricción adicionales, y que el sistema es mecánicamente más fácil de limpiar (pigging). La desventaja es que la bola y la vivienda son más grandes que una vávula de bola estándar con el diámetro interior reducido. El coste es por lo tanto levemente más alto, y para muchos usos esto no se requiere.
| Unidad: milímetro | |||||||
| Presión | Tamaño | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Uso
Las vávulas de bola son generalmente una válvula bidireccional prevista para los usos encendido-apagado usados en varias diversas industrias. Algunos de éstos incluyen el agua, aceite, gas, sustancia química, farmacéutico, minando apenas para nombrar algunos.
Ventaja
1. Vibraciones ligeras, reducidas en líneas del tubo
2. Rápido y fácil cerrarse, la posición de la palanca indica si la válvula es abierta o cerrada
3. Fácil montar: con las juntas ensanchadas
4. Fácil mantener y reparar: puede ser quitado de la tubería sin el lanzamiento de los rebordes de la cerradura
5. Operación confiable y sin problemas en todas las posiciones y solamente una pérdida leve de flujo
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
