Datos del producto:
Pago y Envío Términos:
|
| estándar: | JIS | Material del cuerpo: | CF8M |
|---|---|---|---|
| Presión: | 10k | Tamaño: | DN15~DN200 |
| Estructura: | Cuerpo partido | Conexión: | Brida |
| Medio: | Gas de aceite del agua | ||
| Alta luz: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||

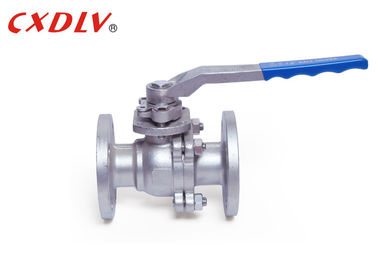

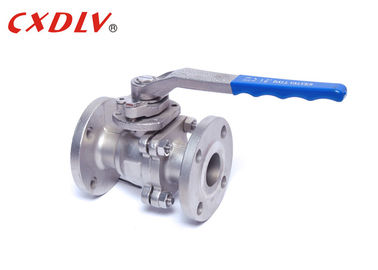

El sello suave de CF8M 2 pulgadas ensanchó la vávula de bola DN200 10K JIS API607 estándar
Especificaciones
Vávula de bola estándar de Oprated de la manija de JIS
Estándares aplicables:
- Diseño y fabricación: ASME B16.34, API 608
- Conexión del reborde: JIS B2212 ~ B213
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: JIS B2003, API6D
Gama de tallas:
- 15A ~ 200A
Grado de la presión:
- JIS 10K 20K
Gama de temperaturas:
- -20°C~185°C
Las vávulas de bola apagaron el flujo de agua usando una bola, dentro de la válvula. Cuando en la posición de "ON", la abertura coincide con el tubo, permitiendo que el agua fluya libremente. Cuando en la posición de "OFF", la abertura es perpendicular al flujo de agua, cortando el flujo totalmente. En una vávula de bola, el flujo se controla con una palanca. Poner el perpendicular de la palanca al tubo permite que el agua fluya. La mudanza de él a ángulo de 90 grados corta el flujo.
| Unidad: milímetro | |||||||
| Presión | Tamaño | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Uso
Las vávulas de bola se utilizan para el flujo y el control de presión y apagan para los líquidos corrosivos, las mezclas, el líquido normal y los gases.
Se utilizan en el aceite y la industria petrolera natural, pero también encuentran un lugar en muchos sectores industriales, almacenamiento químico, e incluso aplicaciones residenciales.
Ventaja
1. Vibraciones ligeras, reducidas en líneas del tubo
2. Rápido y fácil cerrarse, la posición de la palanca indica si la válvula es abierta o cerrada
3. Fácil montar: con las juntas ensanchadas
4. Fácil mantener y reparar: puede ser quitado de la tubería sin el lanzamiento de los rebordes de la cerradura
5. Operación confiable y sin problemas en todas las posiciones y solamente una pérdida leve de flujo
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
