Datos del producto:
Pago y Envío Términos:
|
| estándar: | ANSI | Material del cuerpo: | CF8M |
|---|---|---|---|
| Presión: | 150lb | Tamaño: | el 1/2” ~ 8" |
| Estructura: | Cuerpo partido | Conexión: | Brida |
| Medio: | Gas de aceite del agua | ||
| Alta luz: | válvula de bola de acero inoxidable,vávula de bola del extremo del reborde |
||

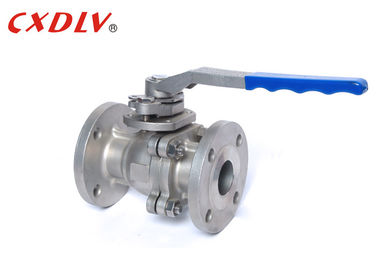

Acero inoxidable ensanchado industrial del cuerpo partido de la vávula de bola del ANSI que flota Class150
Especificaciones
Vávula de bola estándar de Oprated de la manija del ANSI
Estándares aplicables:
- Diseño y fabricación: ASME B16.34, API 608
- Conexión del reborde: ASME B16.5
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: API598, API6D
- Dimensión cara a cara: ASME B16.10
Gama de tallas:
- el 1/2” ~ 8"
Grado de la presión:
- ANSI 150LB 300LB
Gama de temperaturas:
- -20°C~185°C
Las vávulas de bola apagaron el flujo de agua usando una bola, dentro de la válvula. Cuando en la posición de "ON", la abertura coincide con el tubo, permitiendo que el agua fluya libremente. Cuando en la posición de "OFF", la abertura es perpendicular al flujo de agua, cortando el flujo totalmente. En una vávula de bola, el flujo se controla con una palanca. Poner el perpendicular de la palanca al tubo permite que el agua fluya. La mudanza de él a ángulo de 90 grados corta el flujo.
| Unidad: milímetro | ||||||||
| Presión | Tamaño | φD | L | φE | φB | φC | T | f |
| Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Uso
Las vávulas de bola son comúnmente gracias elegidos a su capacidad ser acertadas usadas a través de una gama de usos y de mercados. Como se mencionó antes, las vávulas de bola son un gran éxito con el aceite y industria petrolera natural, pero también encuentran un lugar en muchos sectores industriales, almacenamiento químico, e incluso aplicaciones residenciales.
¿Por qué elija la vávula de bola?
Las vávulas de bola disfrutan de gracias masivos del renombre a su diseño compacto y bajo del mantenimiento que no requiera ninguna lubricación mientras que todavía ofrece a usuarios un sello apretado con el esfuerzo de torsión mínimo. Las vávulas de bola son también la menos opción costosa cuando se trata de elegir entre todos los tipos del arreglo de la válvula.
Selección modelo
puerto lleno 2PC que flota la vávula de bola baja de la plataforma
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
