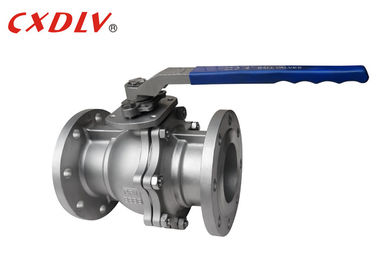

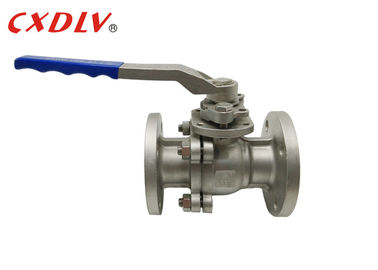

El estruendo RF del acero inoxidable ensanchó la vávula de bola 2pc con la operación de la manija
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q41F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/mon |
|
Información detallada |
|||
| estándar: | DIN | Material del cuerpo: | CF8 CF8M WCB |
|---|---|---|---|
| Presión: | PN16 | Tamaño: | DN15~DN200 |
| Estructura: | Cuerpo partido | Conexión: | Reborde doble |
| Medio: | Gas de aceite del agua | ||
| Resaltar: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||
Descripción de producto
El estruendo RF del acero inoxidable ensanchó la vávula de bola 2pc con la operación de la manija
Especificaciones
Vávula de bola estándar de Oprated de la manija del estruendo
Estándares aplicables:
- Diseño y fabricación: ESTRUENDO 3357/1, 2EN12516-1
- Conexión del reborde: DIN2542~DIN2545, En1092
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: DIN3230/3, En12266
Gama de tallas:
- DN15~DN200
Grado de la presión:
- ESTRUENDO PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
Las vávulas de bola sin reducción en la sección de paso tienen el mismo diámetro de diámetro interior que el tubo. La ventaja es que no hay pérdidas de fricción adicionales, y que el sistema es mecánicamente más fácil de limpiar (pigging). La desventaja es que la bola y la vivienda son más grandes que una vávula de bola estándar con el diámetro interior reducido. El coste es por lo tanto levemente más alto, y para muchos usos esto no se requiere.
| Unidad: milímetro | |||||||
| Presión | Tamaño | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Uso
Las vávulas de bola se utilizan en una variedad de usos incluyendo, pero no sólo:
Plantas de gas del campo, plantas del petróleo crudo, líneas de la alimentación del gas, plantas del polímero, usos de proceso automatizados, plantas de tratamiento de gas industriales, plantas del GASERO, hidrocarburo que procesa, granjas del tanque, líneas de la acción de la alimentación de la refinería de petróleo
Características de la vávula de bola
Las vávulas de bola de flotación ofrecen una bola que los flotadores entre los dos asientos y aplicaciones alineen la presión para empujar la bola rio abajo para un cierre positivo.
Las características de la vávula de bola de flotación incluyen:
1. Ningún tronco más bajo, proporcionando ahorros durante el constrution
2. Gama relativamente tamaño pequeño, típicamente a partir del ″ de la 1/2 – 12 ″
3. Capacidad apretada del lacre vía la bola en el asiento
4. Esfuerzo de torsión de funcionamiento bajo
5. Aislamiento rio abajo solamente
Selección modelo
vávula de bola llena de flotación del puerto 2PC
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
