Datos del producto:
Pago y Envío Términos:
|
estándar: | ANSI | Materiales: | De acero de carbono |
---|---|---|---|
Seat: | ptfe | connction: | Reborde doble |
Estructura: | Cuerpo partido | Presión: | 150lb |
Alta luz: | válvula de bola de acero inoxidable,vávula de bola del extremo del reborde |

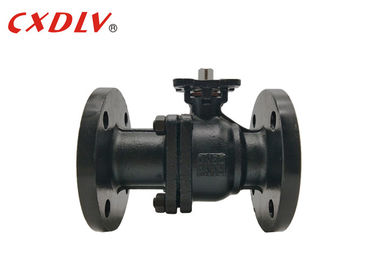

Acero de carbono de WCB 150LB válvula de flotador de la vávula de bola de acero inoxidable de 4 pulgadas en existencia
Especificaciones
Vávula de bola echada ANSI de flotación
Estándares aplicables:
- Diseño y fabricación: ASME B16.5, API 608
- Conexión: ASMEB16.5
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: API 598, API6D
Gama de tallas:
- el 1/2” ~ 8"
Grado de la presión:
- ANSI 150LB 300LB
Gama de temperaturas:
- °C 20 ~ °C 185
Unti: milímetro | ||||||||
Presión | Tamaño | φD | L | φE | φB | φC | T | f |
Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Uso
* la amplia gama de usos, de pequeño a algunos milímetros de diámetro, los metros grandes, del alto vacío a la alta presión puede ser aplicada.
* las vávulas de bola han sido ampliamente utilizadas en petróleo, sustancia química, producción de energía, papel, energía atómica, aviación, cohete y otros departamentos, así como las vidas de Diario del Pueblo.
Ventaja de la vávula de bola
1. Sin reducción en la sección de paso para el flujo ininterrumpido y el consumo de presión reducida del descenso/de energía
2. Bastidor de inversión para un mejor final
3. Multe el tronco acabado en el área que embala para una mejor vida de la glándula
Selección modelo
Vávula de bola llena de flotación del puerto del estruendo 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
