Datos del producto:
Pago y Envío Términos:
|
Materiales: | De acero de carbono | Seat: | ptfe |
---|---|---|---|
connction: | Reborde doble | Estructura: | Bola de flotación |
Presión: | 150lb | tecnología de proceso: | Fundición |
Alta luz: | válvula de bola de acero inoxidable,vávula de bola del extremo del reborde |

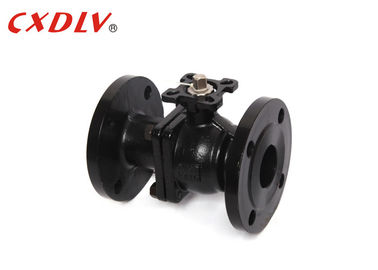

vávula de bola flotante de acero de carbono de 2PC WCB DN15 - DN200 PN16 ensanchó válvula
Especificaciones
Vávula de bola del bastidor
Estándares aplicables:
- Diseño y fabricación: ASME B16.5, API 608
- Conexión: ASMEB16.5
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: API 598, API6D
Gama de tallas:
- EL 1/2” ~ 8" DN15 ~ DN200
Grado de la presión:
- ANSI 150LB 300LB PN16/25/40
Gama de temperaturas:
- °C 20 ~ °C 185
Unti: milímetro | ||||||||
Presión | Tamaño | φD | L | φE | φB | φC | T | f |
Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Uso
* la amplia gama de usos, de pequeño a algunos milímetros de diámetro, los metros grandes, del alto vacío a la alta presión puede ser aplicada.
* las vávulas de bola han sido ampliamente utilizadas en petróleo, sustancia química, producción de energía, papel, energía atómica, aviación, cohete y otros departamentos, así como las vidas de Diario del Pueblo.
Ventaja de la vávula de bola
1. Eje cuadrado para una mejor fuerza y más contacto superficial para la palanca de la mano
2. Áreas mojadas trabajadas a máquina y pulidas completamente
3. Características seguras y antiestáticas del fuego opcional
4. Duplique la bola acabada para apagado firmemente y baje el esfuerzo de torsión de funcionamiento
5. Palanca amistosa de la mano de un operador más robusto y mejor
Selección modelo
Vávula de bola llena de flotación del puerto del estruendo 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
