Datos del producto:
Pago y Envío Términos:
|
| estándar: | ANSI | Material del cuerpo: | CF8M |
|---|---|---|---|
| Presión: | 150lb | Tamaño: | el 1/2” ~ 8" |
| Estructura: | Cuerpo partido | Conexión: | Brida |
| Medio: | Gas de aceite del agua | ||
| Alta luz: | válvula de bola de acero inoxidable,vávula de bola del extremo del reborde |
||

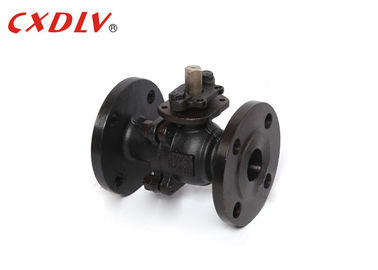

El acero inoxidable flotante ensanchó las válvulas del bastidor de la vávula de bola para el gas, engrasa
Especificaciones
Vávula de bola estándar de Oprated de la manija del ANSI
Estándares aplicables:
- Diseño y fabricación: ASME B16.34, API 608
- Conexión del reborde: ASME B16.5
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: API598, API6D
- Dimensión cara a cara: ASME B16.10
Gama de tallas:
- el 1/2” ~ 8"
Grado de la presión:
- ANSI 150LB 300LB
Gama de temperaturas:
- -20°C~185°C
Una vávula de bola es un dispositivo con una unidad esférica del cierre que proporcione el control con./desc. del flujo. La esfera tiene un puerto, también conocido como diámetro interior, a través del centro. Cuando la válvula se coloca tales que el diámetro interior está alineado en la misma dirección que la tubería, está en la posición abierta y el líquido puede atravesarla. Cuando están girados 90 grados, el diámetro interior llegan a ser perpendiculares a la trayectoria del flujo, significar la válvula es cerrado y el líquido no puede pasar a través.
| Unidad: milímetro | ||||||||
| Presión | Tamaño | φD | L | φE | φB | φC | T | f |
| Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Uso
Las vávulas de bola son comúnmente gracias elegidos a su capacidad ser acertadas usadas a través de una gama de usos y de mercados. Como se mencionó antes, las vávulas de bola son un gran éxito con el aceite y industria petrolera natural, pero también encuentran un lugar en muchos sectores industriales, almacenamiento químico, e incluso aplicaciones residenciales.
Ventaja
1. Una vida de ciclo más larga
2. Baje el esfuerzo de torsión uniforme
3. Los permisos en línea tienen acceso para el reemplazo del asiento
4. Disponible en acero inoxidable o acero de carbono
5. El casquillo del cuerpo y del reborde es molde de la inversión
Selección modelo
puerto lleno 2PC que flota la vávula de bola baja de la plataforma
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) | |||
