Datos del producto:
Pago y Envío Términos:
|
estándar: | DIN | Material de la VÁLVULA: | De acero de carbono |
---|---|---|---|
Presión: | PN16 | Tamaño: | DN15~DN200 |
Estructura: | vávula de bola de flotación de 2 pedazos | Conexión: | Reborde doble |
Medio: | Gas de aceite del agua | ||
Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |

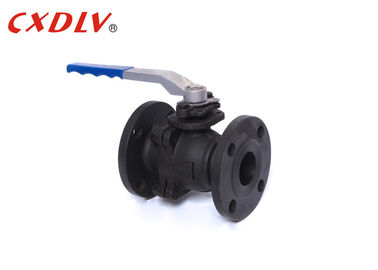

El acero inoxidable de DN150 WCB ensanchó el tipo flotante PN16 PN40 del estruendo RF de la vávula de bola
Especificaciones
Vávula de bola estándar de Oprated de la manija del estruendo
Estándares aplicables:
- Diseño y fabricación: ESTRUENDO 3357/1, 2EN12516-1
- Conexión del reborde: DIN2542~DIN2545, En1092
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: DIN3230/3, En12266
Gama de tallas:
- DN15~DN200
Grado de la presión:
- ESTRUENDO PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola, junto con mariposa y las válvulas de enchufe, es parte de la familia de la válvula de la cuarto-vuelta. Las vávulas de bola se saben para el lacre confiable, burbuja-apretado. Así, son una gran opción para los usos de gas donde está necesario el cierre apretado. Debido al potencial de llevar constante en los asientos, vávulas de bola no sea ideal para los usos que estrangulan. El cuerpo de una vávula de bola se hace del acero y se puede generalmente hacer más durable con el niquelado.
Unidad: milímetro | |||||||
Presión | Tamaño | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Uso
Las vávulas de bola se utilizan en una variedad de usos incluyendo, pero no sólo:
Plantas de gas del campo, plantas del petróleo crudo, líneas de la alimentación del gas, plantas del polímero, usos de proceso automatizados, plantas de tratamiento de gas industriales, plantas del GASERO, hidrocarburo que procesa, granjas del tanque, líneas de la acción de la alimentación de la refinería de petróleo
Características de la vávula de bola
1. Rotación en el embalaje en vez de intercambiar el proceso de dentro o el ambiente del exterior a través de la glándula de embalaje junto con el tronco.
2. Eliminación de la trayectoria de la junta del capo y del escape del potencial.
3. El miembro del lacre gira en ella es poseer el volumen en vez de tener que desplazar un volumen.
4. Una bola llena es un ajuste equilibrado. Un medio enchufe de válvula de la bola, de la puerta o de globo sería desequilibrado. Esto sería importante con los actuadores si usted perdió su suministro de aire del gas o.
5. Ninguna zona de la colección al fondo de la válvula. Tiene que haber sitio para que la puerta se mueva a y puede tener desplazamiento de la dificultad qué ha recogido nunca allí.
6. Un guardapolvo más pequeño envuelve la dimensión.
7. facilidad de la automatización - noventa grados a ir muy abiertos a cerrado por completo. No múltiplos de vueltas.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
