Datos del producto:
Pago y Envío Términos:
|
estándar: | JIS | Material del cuerpo: | De acero de carbono |
---|---|---|---|
Presión: | 10k | Tamaño: | DN15~DN200 |
Estructura: | Puerto lleno | Conexión: | Brida |
Medio: | Gas de aceite del agua | ||
Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |

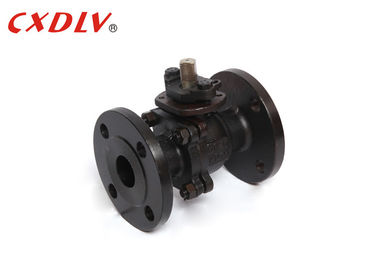

1 / 2 a 12 vávula de bola del extremo del reborde del estruendo JIS de la pulgada API que flota la válvula de control del acero de molde de WCB
Especificaciones
Vávula de bola estándar de Oprated de la manija de JIS
Estándares aplicables:
- Diseño y fabricación: ASME B16.34, API 608
- Conexión del reborde: JIS B2212 ~ B213
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: JIS B2003, API6D
Gama de tallas:
- 15A ~ 200A
Grado de la presión:
- JIS 10K 20K
Gama de temperaturas:
- -20°C~185°C
Una vávula de bola del lleno-puerto, también conocida como sin reducción en la sección de paso, vávula de bola tiene un igual interno de (ID) del diámetro del diámetro interior aproximadamente a la identificación de la tubería. Esto permite pérdida reducida de la fricción y de presión a través de la válvula. Con una vávula de bola del lleno-puerto no hay restricción al flujo de líquido. Este tipo de diámetro interior es ideal para las situaciones donde el pigging puede ser necesario.
Unidad: milímetro | |||||||
Presión | Tamaño | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Uso
Las vávulas de bola se utilizan para el flujo y el control de presión y apagan para los líquidos corrosivos, las mezclas, el líquido normal y los gases.
Se utilizan en el aceite y la industria petrolera natural, pero también encuentran un lugar en muchos sectores industriales, almacenamiento químico, e incluso aplicaciones residenciales.
Ventaja
1. Rotación en el embalaje en vez de intercambiar el proceso de dentro o el ambiente del exterior a través de la glándula de embalaje junto con el tronco.
2. Ninguna zona de la colección al fondo de la válvula. Tiene que haber sitio para que la puerta se mueva a y puede tener desplazamiento de la dificultad qué ha recogido nunca allí.
3. Un guardapolvo más pequeño envuelve la dimensión.
4. Facilidad de la automatización - noventa grados a ir muy abiertos a cerrado por completo. No múltiplos de vueltas.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
