Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | CF8, CF8M, WCB, CF3, CF3M | material de la bola: | CF8, CF8M |
|---|---|---|---|
| OPERACIÓN: | Manejar | Estructura: | Válvula de bola flotante |
| modelo: | Puerto lleno | Modelo No: | Q44F-16P |
| Alta luz: | vávula de bola de cf8m,vávula de bola del extremo del reborde |
||

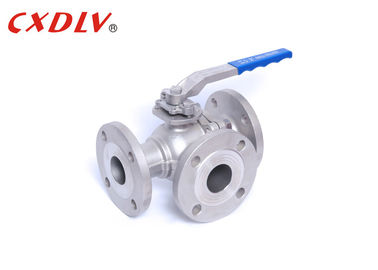

Puerto lleno PN40 T/L puerto del acero inoxidable de la vávula de bola de la manera del alto rendimiento 3
Especificaciones
Vávula de bola de 3 maneras
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15 ~ DN200
Grado de la presión:
- PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola de tres vías está disponible en T y L versiones. El T-tipo permite a tres tubos ortogonales comunicar con uno a y cortar el tercer canal para funcionar como una fractura y una fusión. El L tipo de tres vías de la vávula de bola puede conectar solamente dos tubos que sean ortogonales el uno al otro, y no puede mantener el tercer tubo conectado el uno al otro al mismo tiempo, sólo para distribuir.
| Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Uso
Las vávulas de bola se pueden utilizar en una variedad de usos y comercializan, por ejemplo la transmisión y almacenamiento, proceso del gas, industrial, y mucho más. las vávulas de bola proporcionan la protección confiable del escape que es especialmente beneficiosa en usos de gas. Las vávulas de bola tienen caída de presión baja y pueden abrirse y cerrarse rápidamente.
Características y ventajas
1. Construcción de cuerpo del molde de la inversión
2. Dispositivo estático anti
3. Lacre doble del cuerpo proporcionado (anillo o, junta)
4. Cara a cara según dimensiones estándar
