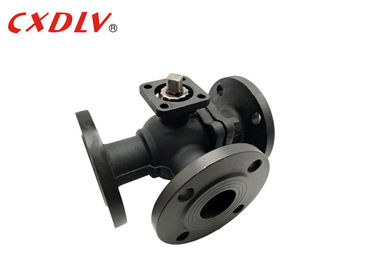

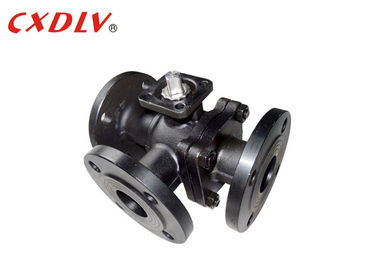

La manera del L-puerto 3 del acero de molde del extremo del reborde ensanchó la vávula de bola PN16 montaje directo de 4 pulgadas para la automatización
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q44F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/mon |
|
Información detallada |
|||
| Potencia: | actuadores | Material del cuerpo: | WCB |
|---|---|---|---|
| Conexión: | Brida | Estructura: | Válvula de bola flotante |
| modelo: | Puerto lleno | Modelo No: | Q44F-16P |
| Resaltar: | vávula de bola de cf8m,válvula de bola de acero inoxidable |
||
Descripción de producto
La manera del L-puerto 3 del acero de molde del extremo del reborde ensanchó la vávula de bola PN16 montaje directo de 4 pulgadas para la automatización
Especificaciones
Vávula de bola llena de la manera del puerto 3
Estándares aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: GB/T13927-1992
Gama de tallas:
- DN15 ~ DN200
Grado de la presión:
- PN16 PN25 PN40
Gama de temperaturas:
- -20°C~185°C
La vávula de bola de tres vías está disponible en T y L versiones. El T-tipo permite a tres tubos ortogonales comunicar con uno a y cortar el tercer canal para funcionar como una fractura y una fusión. El L tipo de tres vías de la vávula de bola puede conectar solamente dos tubos que sean ortogonales el uno al otro, y no puede mantener el tercer tubo conectado el uno al otro al mismo tiempo, sólo para distribuir.
| Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Uso
1. Refinerías
2. producto petroquímico
3. equipo de proceso químico
4. usos de control de proceso
5. usos del agua y de la basura
6. usos de la tubería
Características
1. Manijas de fijación que se cierran en 90 grados e intervalos hasta 360 grados
2. Componentes del molde de la inversión de la calidad
3. Dispositivos que ponen a tierra antiestáticos
4. Configuraciones del montaje del actuador del isotipo
5. Disponible en una variedad de materiales de asiento especiales
