Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | De acero inoxidable | Material de Seat: | ptfe |
---|---|---|---|
Potencia: | actuador de vuelta de la primavera | Conexión: | BSP/BSPT/NPT |
Estructura: | 3pieces | Medio: | Gas de aceite del agua |
Alta luz: | válvula neumática temporaria doble,válvula actuada neumática |

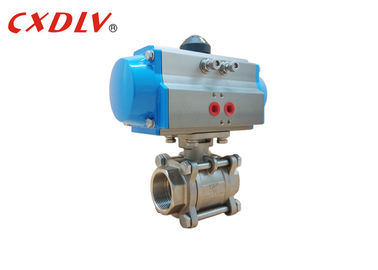

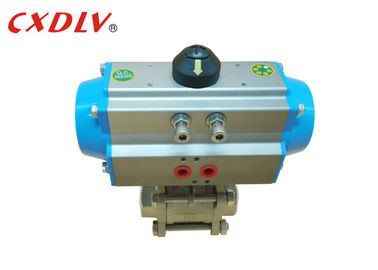

DN15 - DN100 acero inoxidable actuado neumático CF8M de la vávula de bola del hilo BSPT
Especificaciones
Un actuador neumático consiste en principalmente un pistón o un diafragma que desarrolle el poder motivo. Mantiene el aire la porción superior del cilindro, permitiendo la presión de aire para forzar el diafragma o el pistón para mover el tronco de válvula o para girar el elemento de control de la válvula.
Las válvulas requieren poca presión para actuar y generalmente doble o para triplicar la fuerza de la entrada. Cuanto más grande es el tamaño del pistón, más grande la presión de la salida puede ser. Tener un pistón más grande puede también ser bueno si el suministro de aire es bajo, permitiendo las mismas fuerzas con menos entrada. Estas presiones son bastante grandes machacar objetos en el tubo. En entrada del kPa 100, usted podría levantar un pequeño coche (hacia arriba de 1.000 libras) fácilmente, y esto es solamente una válvula neumática básica, pequeña. Sin embargo, las fuerzas resultantes requeridas del tronco serían demasiado grandes y harían el tronco de válvula fallar.
Esta presión se transfiere al tronco de válvula, que está conectado con el enchufe de válvula (véase la válvula de enchufe), la válvula de mariposa etc. que fuerzas más grandes se requieren en las tuberías de alta presión o altas del flujo para permitir la válvula supere estas fuerzas, y permite que mueva las piezas móviles de las válvulas para controlar fluir material dentro.
La entrada de las válvulas es la “señal de control.” Esto puede venir de una variedad de aparatos de medición, y cada diversa presión es un diverso punto de ajuste para una válvula. Una señal estándar típica es el kPa 20-100. Por ejemplo, una válvula podría controlar la presión en un buque que tiene una salida constante, y una afluencia variada (variada por el actuador y la válvula). Un transmisor de presión supervisará la presión en el buque y transmitirá una señal a partir del kPa la 20-100. 20 medios del kPa allí no son ninguna presión, 100 medios del kPa allí son presión de la gama completa (puede ser variado por los puntos de calibración de los transmisores). Mientras que la presión sube en el buque, la salida del transmisor sube, este aumento en la presión se envía a la válvula, que hace la válvula frotar ligeramente hacia abajo, y comienza a cerrar la válvula, disminuyendo flujo en el buque, reduciendo la presión en el buque como superpresión se evacua con el flujo de la salida. Esto se llama un proceso de actuación directa.
Ventaja
1. Vávula de bola de acero inoxidable
2. Altos valores del flujo
3. Altas presiones medias
4. Vida de servicio larga
5. Válvula de pistón del ISO 5211
Datos técnicos
Actuador neumático de efecto simple que ordena no.
Modele ningún | Apriete (6Bar) | |
Ábrase | Ciérrese | |
ACTO 050S | 13.2Nm | 6.7Nm |
ACTO 063S | 24.1Nm | 11.1Nm |
ACTO 075S | 47.7Nm | 22.1Nm |
ACTO 090S | 73.1Nm | 36.7Nm |
ACTO 100S | 109Nm | 50.7Nm |
ACTO 115S | 176Nm | 82Nm |
ACTO 125S | 227Nm | 105Nm |
ACTO 145S | 357Nm | 165Nm |
ACTO 160S | 456Nm | 224Nm |
ACTO 190S | 871Nm | 379Nm |
ACTO 210S | 1000Nm | 521Nm |
ACTO 240S | 1423Nm | 721Nm |
ACTO 270S | 2345Nm | 1060Nm |
ACTO 300S | 2956Nm | 1460Nm |
ACTO 350S | 4247Nm | 2346Nm |
ACTO 400S | 6559Nm | 2624Nm |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Usos
Las vávulas de bola neumáticas son ampliamente utilizadas para el aislamiento y el control del flujo en los sistemas neumáticos porque estas válvulas neumáticas están disponibles en una gama de carrocerías y de tamaños, materiales de la impulsión y los grados y ellos de la presión son convenientes para la mayoría de los usos que se extienden del agua, de los gases, del vapor, de los aceites, de los productos alimenticios, de las sustancias químicas, de los productos farmacéuticos y de los polvos. Una vávula de bola actuada tiene una bola interna con un agujero a través de ella selló típicamente con los asientos de PTFE comprimidos contra ella por los extremos de la vávula de bola, conducidos con una vuelta cuarta por un tronco actuado por el actuador del aire. Las vávulas de bola neumáticas ofrecen un paquete actuado robusto, rugoso y confiable de la válvula en un costo relativamente bajo, y ofrecen horas laborables rápidas, se pueden actuar continuamente, y son cómodas en altos usos de ciclo en su caso.
Selección modelo
vávula de bola neumática del hilo 3PC
Nombre de producto | vávula de bola del hilo 3PC | |||
Presión | 1000WOG | |||
Válvula Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Conexión | BSP/BSPT/NPT |
