Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8 | Material de Seat: | ptfe |
---|---|---|---|
Potencia: | actuador de vuelta de la primavera | Conexión: | Reborde doble |
Tamaño de la válvula: | el 1/2 " ~8" | Medio: | Gas de aceite del agua |
Alta luz: | válvula neumática temporaria doble,vávula de bola actuada neumática |

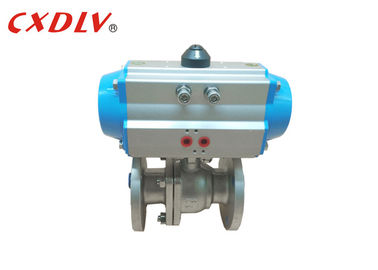

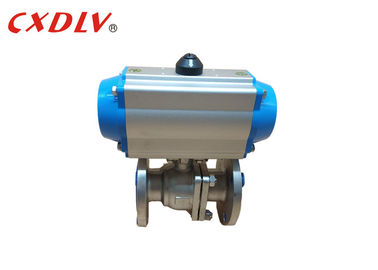

Válvula de control actuada neumática de la vávula de bola del reborde temporario doble 150LB
Especificaciones
Ventaja
1. Tamaño compacto y construcción ligera
2. Funcionamiento confiable, duradero
3. Soporte del “cruzado” del estándar “en válvula de la línea” o a las configuraciones del actuador
4. El diseño de la Primavera-vuelta acomoda el suministro de aire de hasta sólo 50 PSI
5. Ajuste externo del acero inoxidable y anillos o de FKM estándar
6. El tronco de válvula directo que se junta al eje del actuador minimiza el contragolpe
7. Estándar de la invalidación manual
Datos técnicos
Actuador neumático temporario doble que ordena no.
Doble Actuación |
Modele ningún | Apriete (5.5Bar) |
ACTO 042D | 8.4Nm | |
ACTO 050D | 18.3Nm | |
ACTO 063D | 32.2Nm | |
ACTO 075D | 64Nm | |
ACTO 090D | 101Nm | |
ACTO 100D | 146Nm | |
ACTO 115D | 236Nm | |
ACTO 125D | 305Nm | |
ACTO 145D | 478Nm | |
ACTO 160D | 624Nm | |
ACTO 190D | 1185Nm | |
ACTO 210D | 1447Nm | |
ACTO 240D | 2126Nm | |
ACTO 270D | 3229Nm | |
ACTO 300D | 4197Nm | |
ACTO 350D | 6283Nm | |
ACTO 400D | 8953Nm |
parámetro de la vávula de bola 150LB (el 1/2 " ~8")
Presión | Tamaño | φD | L | φE | φB | φC | T | f |
Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
