Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8 | Material de Seat: | ptfe |
---|---|---|---|
Potencia: | actuador de vuelta de la primavera | Conexión: | Reborde doble |
Tamaño de la válvula: | el 1/2 " ~8" | Medio: | Gas de aceite del agua |
Alta luz: | válvula neumática temporaria doble,válvula actuada neumática |

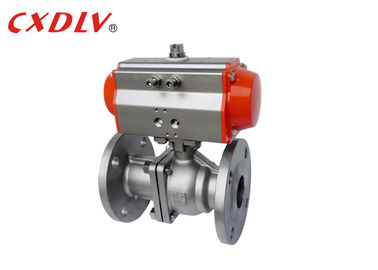

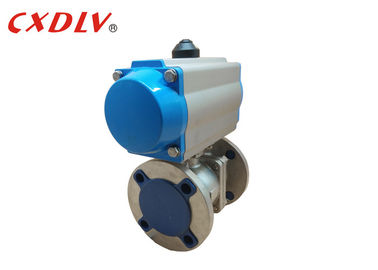

Válvula de control actuada neumática industrial del agua de los SS de la vávula de bola del reborde WCB rotatoria
Especificaciones
Ventaja
1. Fácil actuar, ábrase y ciérrese rápidamente, de muy abierto a por completo apagado mientras el ° girado 90, fácil controlar sobre distancias largas.
2. el mantenimiento es conveniente, la vávula de bola es simple en estructura, el anillo de cierre es generalmente activo, y es conveniente desmontar y substituir.
3. Cuando completamente está abierto o completamente cerrado, la superficie de lacre de la bola y el asiento de válvula se aísla del medio. Cuando el medio pasa, no causará la erosión de la superficie de lacre de la válvula.
Datos técnicos
Actuador neumático temporario doble que ordena no.
Doble Actuación |
Modele ningún | Apriete (5.5Bar) |
ACTO 042D | 8.4Nm | |
ACTO 050D | 18.3Nm | |
ACTO 063D | 32.2Nm | |
ACTO 075D | 64Nm | |
ACTO 090D | 101Nm | |
ACTO 100D | 146Nm | |
ACTO 115D | 236Nm | |
ACTO 125D | 305Nm | |
ACTO 145D | 478Nm | |
ACTO 160D | 624Nm | |
ACTO 190D | 1185Nm | |
ACTO 210D | 1447Nm | |
ACTO 240D | 2126Nm | |
ACTO 270D | 3229Nm | |
ACTO 300D | 4197Nm | |
ACTO 350D | 6283Nm | |
ACTO 400D | 8953Nm |
Parámetro de la vávula de bola (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
