Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8 | Material de Seat: | ptfe |
---|---|---|---|
Potencia: | actuador de vuelta de la primavera | Conexión: | Reborde doble |
Tamaño de la válvula: | el 1/2 " ~8" | Medio: | Gas de aceite del agua |
Alta luz: | vávula de bola actuada neumática,válvula actuada neumática |

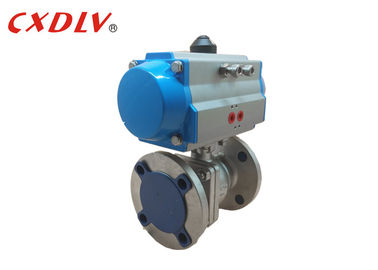

Válvula actuada neumática de efecto simple de vuelta de 3 maneras de la primavera en de la válvula
Especificaciones
Ventaja
1. La resistencia flúida, el coeficiente de resistencia del tubo con la misma longitud es igual.
2. Estructura simple, tamaño pequeño, ligera.
3. El plástico ampliamente utilizado material cercano y confiable de la superficie de lacre de la válvula, lacre, y ha sido ampliamente utilizado en el sistema del vacío.
4. Fácil actuar, abriéndose y cerrándose rápidamente, desde completamente abierto a completamente cerrado mientras el ° de la rotación 90, para facilitar teledirigido.
5. El mantenimiento fácil, vávula de bola simple, sellos es generalmente actividades, el reemplazo del retiro es más conveniente.
6. En el completamente abierto o completamente cerrado, la superficie de lacre y la bola y el asiento dieléctricos del aislamiento, con los medios, no causarán la erosión de la superficie de lacre de la válvula.
Datos técnicos
Actuador neumático de efecto simple que ordena no.
Modele ningún | Apriete (6Bar) | |
Ábrase | Ciérrese | |
ACTO 050S | 13.2Nm | 6.7Nm |
ACTO 063S | 24.1Nm | 11.1Nm |
ACTO 075S | 47.7Nm | 22.1Nm |
ACTO 090S | 73.1Nm | 36.7Nm |
ACTO 100S | 109Nm | 50.7Nm |
ACTO 115S | 176Nm | 82Nm |
ACTO 125S | 227Nm | 105Nm |
ACTO 145S | 357Nm | 165Nm |
ACTO 160S | 456Nm | 224Nm |
ACTO 190S | 871Nm | 379Nm |
ACTO 210S | 1000Nm | 521Nm |
ACTO 240S | 1423Nm | 721Nm |
ACTO 270S | 2345Nm | 1060Nm |
ACTO 300S | 2956Nm | 1460Nm |
ACTO 350S | 4247Nm | 2346Nm |
ACTO 400S | 6559Nm | 2624Nm |
parámetro de la vávula de bola 150LB (el 1/2 " ~8")
Presión | Tamaño | φD | L | φE | φB | φC | T | f |
Class150 | el 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accesorios que pueden utilizar con esta vávula de bola
Indicador con./desc.
Válvula electromagnética estándar de Namur en todo estándar
Posicionador neumático y Eléctrico-neumático de la válvula
Invalidación manual de Declutchable
Interruptores de límite para la indicación con./desc. en el tablero del panel
Filtro + combinación del regulador con el indicador de presión
Más selección
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Posicionador |
