Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | WCB | estándar: | GB |
---|---|---|---|
Presión: | PN16 | Conexión: | Reborde doble |
Tamaño de la válvula: | DN15~DN150 | Medio: | Gas de aceite del agua |
Alta luz: | válvula del vidrio de vista,vidrio de vista industrial |

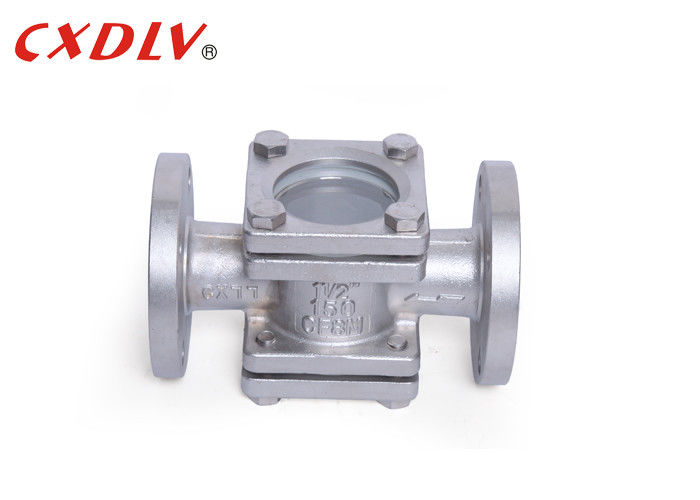

Válvula visual del vidrio de vista del indicador del flujo de la ventana del Borosilicate del doble del estruendo
Característica de producto
Vidrio de vista
Estándares aplicables:
- Diseño y fabricación: ASTM B16.34
- Conexión del reborde: ASTI16.5
- Prueba e inspección: API598
Gama de tallas:
- DN15~DN150
Grado de la presión:
- GB PN16
Gama de temperaturas:
- -20°C~185°C
Los indicadores de un flujo de la vista son un dispositivo instalado en un tubo para proporcionar una representación visual de verificar el flujo líquido para la dirección y el flujo exacto. Los indicadores del flujo de la vista permiten que los operadores observen el color y la claridad de líquidos a través de una ventana. Un indicador del flujo de la vista es un cuerpo con una o más ventanas de visión, generalmente con las juntas, y una manera de montar el indicador a la tubería, tal como ensanchado, roscó conexiones. Vea los indicadores del flujo están disponible caber los tamaños estándar del tubo que se extienden de 1/4-inch a 16 las pulgadas y llevar el ANSI ejerza presión sobre los grados. Los indicadores del flujo de la vista se pueden aplicar a casi cada fase de movimiento, si él es líquido, gas o el polvo.
Datos técnicos
DN | H | L | D | D1 | D2 | Z-φd | b | W | φ | E |
15 | 72 | 130 | 89 | 60,5 | 35 | 4-16 | 11,5 | 60×60 | 50 | 10 |
20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 | 60 | 10 |
25 | 92 | 160 | 108 | 79,5 | 51 | 4-16 | 13 | 80×80 | 65 | 12 |
32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 | 75 | 12 |
40 | 115 | 200 | 127 | 98,5 | 73 | 4-16 | 15 | 100×100 | 85 | 12 |
50 | 140 | 230 | 152 | 120,5 | 92 | 4-19 | 16 | 110×110 | 95 | 15 |
Uso
1. Utilidades y poder
2. productos farmacéuticos
3. comida y bebida
4. combustibles biológicos
5. tratamiento y gestión de aguas residuales
6. Y sustancia química/producto petroquímico
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
A: Somos una fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
A: Según la orden, 7~60days.
Q: ¿Usted proporciona muestras? ¿es libre o adicional?
A: Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
A: Payment=1000USD<>, el 30% T/T por adelantado, balanza antes del envío.
Más selección
Nombre de producto | Vidrio de vista del flujo Indiccator | |||
Conexión | Reborde | Hilo | ||
Presión | DIN/JIS/ANSI | 0.6Mpa | ||
Material | 1)CF8/SS304 2)CF8M/SS316 3)Acero de carbono |
