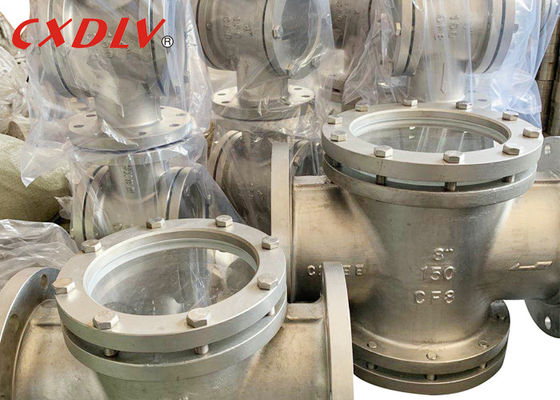

Vidrio de vista de acero inoxidable recto redondo de CF8M WCB 150LB
Datos del producto:
| Lugar de origen: | WENZHOU, CHINA |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | SG |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 7~25days |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000Pcs/Mon |
|
Información detallada |
|||
| Conexión: | 150LB RF | Material del cuerpo: | CF8, CF8M, WCB |
|---|---|---|---|
| Junta: | PTFE | presión: | PN16 |
| Tamaño: | DN15~DN300 | ||
| Resaltar: | Vidrio de vista de acero inoxidable 150LB,Vidrio de vista de acero inoxidable de WCB,Vidrio de CF8M High Pressure Sight |
||
Descripción de producto
Vidrio de vista de acero inoxidable recto del reborde redondo de la visión/vidrio de vista de alta presión
Característica de producto
Vidrio de vista del reborde
Estándares aplicables:
- Diseño y fabricación: ASTM B16.34
- Prueba e inspección: API598
Gama de tallas:
- DN15~DN300
Grado de la presión:
- 150LB, 300LB
Gama de temperaturas:
- -20°C~150°C
Datos técnicos
| H | L | D | D1 | D2 | |
| 1" | 92 | 160 | 108 | 79,5 | 51 |
| 2" | 140 | 230 | 152 | 120,5 | 92 |
| 3" | 180 | 310 | 190 | 152,5 |
127 |
| 4" | 215 | 350 | 229 | 190,5 | 157,5 |
Descripción
Los indicadores de un flujo de la vista son un dispositivo instalado en un tubo para proporcionar una representación visual de verificar el flujo líquido para la dirección y el flujo exacto. Los indicadores del flujo de la vista permiten que los operadores observen el color y la claridad de líquidos a través de una ventana. Un indicador del flujo de la vista es un cuerpo con una o más ventanas de visión, generalmente con las juntas, y una manera de montar el indicador a la tubería, tal como conexiones ensanchadas, roscadas. Los indicadores del flujo de la vista están disponibles caber los tamaños estándar del tubo que se extienden de 1/4-inch a 16 pulgadas y llevar grados de la presión del ANSI. Los indicadores del flujo de la vista se pueden aplicar a casi cada fase de movimiento, si ella es líquida, gas o el polvo.
Referencia
| Vidrio de vista del reborde | |||
| Estándar | JIS | Estruendo | ANSI |
| Presión | 10K, 20K | PN16, PN25, PN40 | 150LB, 300LB |
| Material | CF8, CF8M, WCB | ||
| Tamaño | DN15~DN200 | ||
