Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | SS304 SS316, WCB | Material de la bola: | CF8, CF8M |
|---|---|---|---|
| Material de Seat: | PTFE/PPL/POB/RPTFE | Estructura: | vávula de bola de la oblea |
| Tamaño: | DN15 ~ DN200 | Modelo: | Q71F |
| Soporte: | Soporte directo del ISO | ||
| Alta luz: | Amplíe la vávula de bola del tronco WCB,Tipo vávula de la oblea de bola de WCB,Vávula de bola de DN15 WCB |
||

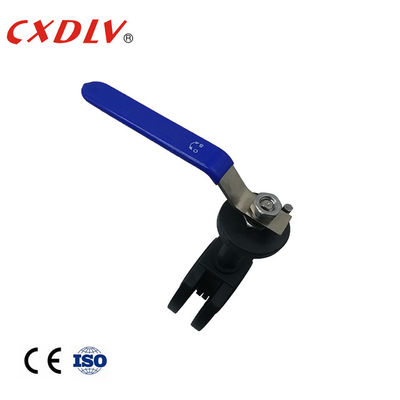

El tipo de la oblea amplía la vávula de bola del tronco WCB con el diámetro interior reducido
Características de producto
Vávula de bola de la oblea 2PC
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- 1,6 ~ MPa 4,0
Gama de temperaturas:
- - °C 20 ~ °C 250
La vávula de bola de la oblea con la estructura simple, tamaño pequeño y el peso ligero, consiste en más solamente algunas piezas. Por otra parte, puede ser actuada rápidamente por el 90° giratorio, y el artículo está con buenas características del control flúido. Cuando la vávula de bola está en la posición completamente abierta, el grueso de la placa de la válvula es la única resistencia cuando el medio atraviesa el cuerpo de válvula, así que la caída de presión generada por la válvula es pequeña.
| Tamaño | φd | D2 | D1 | D | T | L | |
| 15 | el 1/2” | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2” | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 16 | 72 |
Uso
La vávula de bola de la oblea es ampliamente utilizada adentro: químico, petroquímico, fundición, farmacéutico, comida y otras industrias en la SO2, vapor, aire, gas, amoníaco, gas del CO2, aceite, agua, salmuera, lejía, agua de mar, ácido nítrico, ácido hidroclórico, ácido sulfúrico, el ácido fosfórico el medio se utiliza como dispositivo de la regulación y de cierre en la tubería.
Fuerza de la vávula de bola
1. El diseño único del excéntrico hace la transmisión sin fricción entre las superficies de aislamiento, que prolonga la vida de servicio de la válvula.
2. Elástico el asiento generado por el esfuerzo de torsión.
3. El diseño ingenioso de la cuña hace la válvula tiene una función de aislamiento automática más apretada y más apretada, con salida compensatoria y cero entre las superficies de aislamiento.
4. Tamaño pequeño, ligero, ligero y fácil instalar.
5. Los dispositivos neumáticos y eléctricos se pueden configurar según exigencias del consumidor de cubrir las necesidades del control teledirigido y de programa.
6. El material de asiento del reemplazo se puede aplicar a una variedad de medios.
Modelo Selection
Vávula de bola de la oblea
| Modelo No | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
| Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
