Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Vávula de bola de flotación | Material de la válvula: | CF8, CF8M, ACERO DE CARBONO |
|---|---|---|---|
| Presión: | PN16/PN25/PN40/ANSI150/ANSI300 | Operación: | Palanca |
| Conexión: | REBORDE | Modelo: | Q71F |
| Alta luz: | Vávula de bola de flotación PN16,Vávula de bola de flotación de la operación de la palanca,Vávula de bola de flotación de la conexión del reborde |
||

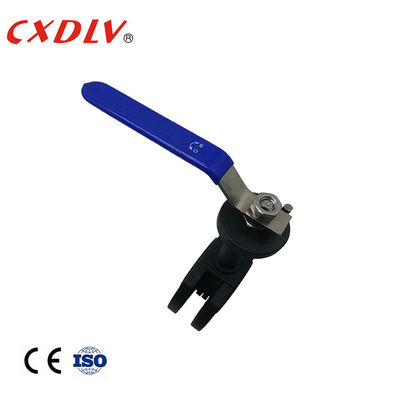

Operación italiana de la palanca de la vávula de bola de flotación del estilo de la presión baja PN16
Características generales
Vávula de bola de Italia
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba incombustible: GB/T13927 - 1992
Gama de tallas:
- DN15 ~ DN250
Presión nominal:
- Contruction 1,6 ~ MPa 4,0
Límite de la temperatura:
- °C 20 ~ °C 250
Bola de flotación: Sólido/hueco
Puerto: Reducido/lleno
Entrada del extremo
El tipo vávulas de la oblea de bola (o llamó “Italia” tipo fino estupendo vávulas de bola) se utiliza en el equipo de la tubería en la condición de PN1.0~2.5MPa, trabajando la temperatura de 29~180℃ (el anillo de cierre es RPTFE) o 29~180℃ (el anillo de cierre es polifenileno de PPL), para alcanzar para cortar o para conectar el medio en la tubería. El medio aplicable, tal como agua, vapor, aceite, ácido nítrico, ácido acético, carbamida, o medio del oxidizability se puede aplicar conforme al material de la válvula de la diferencia adoptó.
| Unidad: milímetro | |||||
| Presión | Tamaño | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Uso
La vávula de bola de la oblea puede ser ampliamente utilizada en el petróleo, sustancia química, metalurgia, central eléctrica, industria ligera y otros los campos para ajustar o para cortar automáticamente el aceite, agua, gas y pulpa o líquido fibroso.
Fuerza
1. comparado con las vávulas de bola normales, el tipo fino estupendo vávulas de bola tiene la ventaja de la longitud corta de la estructura, en ligero, más fácil para la instalación, y ahorra el material etc, y con funcionamiento excelente del aislamiento de calor.
2. Utilizamos la estructura de aislamiento flexible para que el anillo del asiento alcance los resultados del alto funcionamiento de aislamiento confiable y fácilmente para la operación abierta/cercana, y una estructura protectora resistente al fuego especial se fija en la válvula para mantener la operación de válvulas y el alto funcionamiento de aislamiento no afectados bajo condición de un riesgo de fuego del accidente.
3. la estructura antiestática se puede fijar conforme a la petición del cliente. Fijamos un 90o placa de situación abierta/cercana con el agujero, cliente podemos cerrar la ubicación según la condición real para evitar la mis-operación.
Modelo Selection
Vávula de bola de la oblea
| Modelo No | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
| Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
