Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Vávula de bola | Material de la válvula: | CF8, CF8M, ACERO DE CARBONO |
---|---|---|---|
Presión: | PN16/PN25/PN40 | Operación: | Palanca de la manija |
Conexión: | Oblea | Modelo: | Q71F |
Alta luz: | PPL Seat ensanchó vávula de bola del extremo,El tronco extendido ensanchó vávula de bola,Vávula de bola ensanchada operación de la palanca |

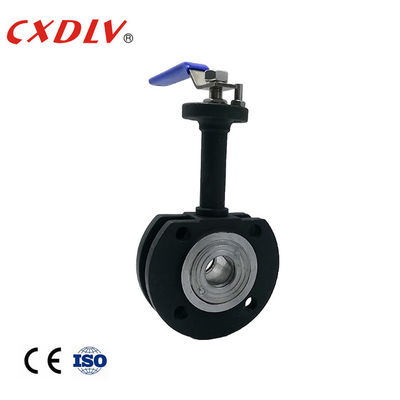

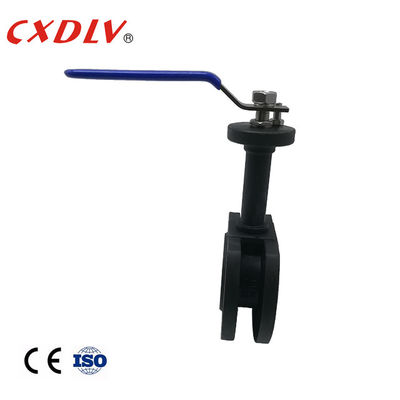

1 operación ensanchada PC PPL Seat de la palanca de la vávula de bola del extremo con el tronco extendido
Características generales
Vávula de bola de Italia
Estándares aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
Gama de tallas:
- DN15 ~ DN200
Presión nominal:
- Contruction 1,6 ~ MPa 4,0
Límite de la temperatura:
- °C 20 ~ °C 250
El tipo vávulas de la oblea de bola (o llamó “Italia” tipo fino estupendo vávulas de bola) se utiliza en el equipo de la tubería en la condición de PN1.0~2.5MPa, trabajando la temperatura de 29~180℃ (el anillo de cierre es RPTFE) o 29~180℃ (el anillo de cierre es polifenileno de PPL), para alcanzar para cortar o para conectar el medio en la tubería. El medio aplicable, tal como agua, vapor, aceite, ácido nítrico, ácido acético, carbamida, o medio del oxidizability se puede aplicar conforme al material de la válvula de la diferencia adoptó.
Unidad: milímetro | |||||
Presión | Tamaño | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 |
Uso
La vávula de bola de la oblea puede ser ampliamente utilizada en el petróleo, sustancia química, metalurgia, central eléctrica, industria ligera y otros los campos para ajustar o para cortar automáticamente el aceite, agua, gas y pulpa o líquido fibroso.
Fuerza
1. Sople hacia fuera el diseño del tronco de la prueba
2. Diseño reducido del puerto
3. estructura de la vávula de bola de la oblea simple, tamaño pequeño, ligero.
4. Estándar del reborde: GB
5. Diversos materiales de aislamiento y opciones de acero de carbono
Modelo Selection
Vávula de bola de la oblea
Modelo No | Presión de funcionamiento /Mpa |
Temperatura aplicable /℃ |
Medio aplicable |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Medio corrosivo oxidante | |
Q71F-25Ti | 2,5 | Medio corrosivo oxidante |
