Datos del producto:
Pago y Envío Términos:
|
Alta luz: | Válvula de bola con brida DN50,Válvula de bola con brida de plataforma alta,Válvula de bola con brida para gas de Italia |
---|

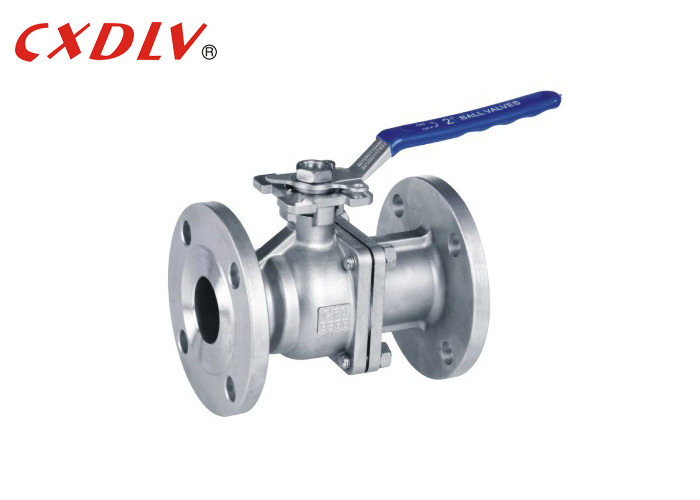

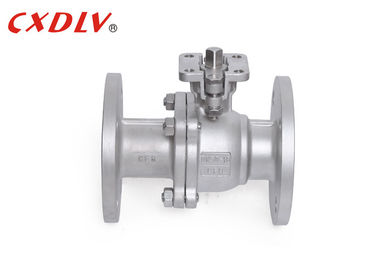

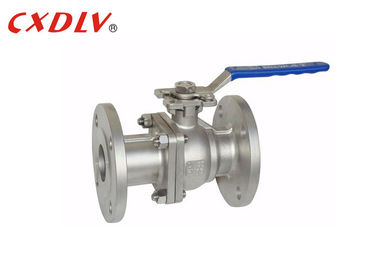

Válvula de bola
Estándares aplicables:
- Diseño y Fabricación:GB12237-89
- Conexión: JB/T79
- Prueba ignífuga: API607 4th 1993
- Prueba e inspección: GB/T13927-1992
Rango de tamaño:
-DN15~DN200
La calificación de presión:
-GB PN16 PN25 PN40
Rango de temperatura:
- -20°C~185°C
Válvula de bola, el miembro de apertura y cierre (esfera) es impulsado por el vástago de la válvula y gira alrededor del eje de la válvula de bola.También se puede utilizar para la regulación y el control de fluidos.La válvula de bola en V sellada duramente tiene una fuerte fuerza de corte entre el núcleo en forma de V y el asiento de metal de la aleación de carburo soldada duramente.Es especialmente adecuado para partículas microsólidas que contienen fibra.Etc. La válvula de bola de múltiples vías no solo puede controlar de manera flexible la confluencia, la división y el cambio de dirección del flujo del medio, sino que también puede cerrar cualquier canal y conectar los otros dos canales.
PN (Mpa) | DN | L | φE | φB | φC | T | F | N-φh | H | H1 | W | METRO | PAG | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | sesenta y cinco | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | sesenta y cinco | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | dieciséis | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | dieciséis | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | dieciséis | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
sesenta y cinco | Contáctenos libremente | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Solicitud
La válvula de bola se usa principalmente en la tubería para cortar, distribuir y cambiar la dirección del flujo del medio.
Ventaja
1. El cojinete de empuje reduce el par de fricción del vástago de la válvula, lo que hace que el vástago de la válvula sea suave y flexible para una operación a largo plazo.
2. Función antiestática: se coloca un resorte entre la bola, el vástago de la válvula y el cuerpo de la válvula, y se puede derivar la electricidad estática generada durante el proceso de conmutación.
3. Dado que el material, como el politetrafluoroetileno, tiene una buena propiedad de autolubricación y la pérdida por fricción con la esfera es pequeña, la vida útil de la válvula de bola neumática es larga.
Selección de modelo
Válvula de bola flotante de puerto completo de 2 piezas
Estándar | ANSI | ES | JIS | ESTRUENDO |
Presión | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo de plataforma alta 2) Modelo con manija |
