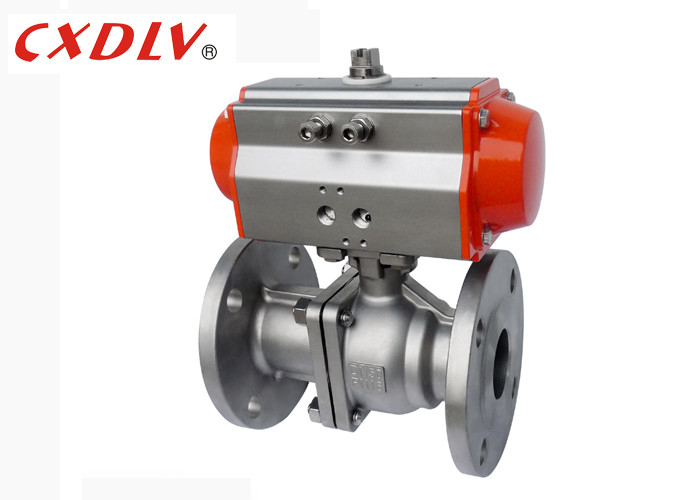

Válvula de bola de brida del actuador Control neumático de doble efecto Dn80
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q41F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Capacidad de la fuente: | 500pcs/Mon |
|
Información detallada |
|||
| Material del cuerpo: | SS316/SS304/WCB | Tamaño: | DN15-200 |
|---|---|---|---|
| Estándar: | ANSI, ASME, API, ESTRUENDO, JIS, BS, GB | Conexión: | Extremos del reborde |
| Certificado: | CE | ||
| Resaltar: | Válvula de bola con brida de actuador neumático,Válvula de bola con brida Dn80,Válvula de bola con brida de doble efecto |
||
Descripción de producto
Especificaciones
Válvula de bola de plataforma alta
Estándares aplicables:
- Diseño y Fabricación:GB12237-89
- Conexión: JB/T79
- Prueba ignífuga: API607 4th 1993
- Prueba e inspección: GB/T13927-1992
Rango de tamaño:
-DN15~DN200
La calificación de presión:
-GB PN16 PN25 PN40
Rango de temperatura:
- -20°C~185°C
Válvula de bola, el miembro de apertura y cierre (esfera) es impulsado por el vástago de la válvula y gira alrededor del eje de la válvula de bola.También se puede utilizar para la regulación y el control de fluidos.La válvula de bola de múltiples vías no solo puede controlar de manera flexible la confluencia, la división y el cambio de dirección del flujo del medio, sino que también puede cerrar cualquier canal y conectar los otros dos canales.
| PN (Mpa) | DN | L | φE | φB | φC | T | F | N-φh | H | H1 | W | METRO | PAG | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | sesenta y cinco | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | sesenta y cinco | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | dieciséis | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | dieciséis | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | dieciséis | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| sesenta y cinco | Contáctenos libremente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Solicitud
Las válvulas de bola son ampliamente utilizadas en refinación de petróleo, tuberías de larga distancia, química, papel, farmacéutica, conservación de agua, energía eléctrica, municipal, acero y otras industrias.
Ventaja
1. Pequeña resistencia a fluidos: la válvula de bola neumática es la más pequeña de todas las clasificaciones de válvulas con resistencia a fluidos, incluso la válvula de bola neumática de diámetro reducido, su resistencia a fluidos es bastante pequeña.
2. El sello del vástago es confiable: dado que el vástago de la válvula solo gira y no se mueve hacia arriba y hacia abajo, el sello de empaque del vástago de la válvula no es fácil de romper y la capacidad de sellado aumenta con el aumento de la presión media.
3. El rendimiento de sellado del asiento de la válvula es bueno: el anillo de sellado hecho de material elástico como PTFE es fácil de sellar, y la capacidad de sellado de la válvula de bola neumática aumenta con el aumento de la presión media.
Selección de modelo
Válvula de bola de alta presión
| Estándar | ANSI | ES | JIS | ESTRUENDO |
| Presión | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||

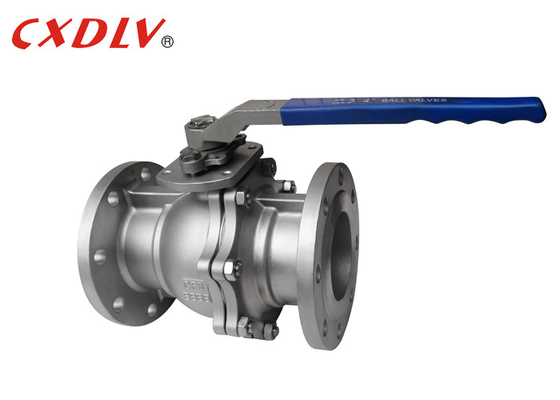

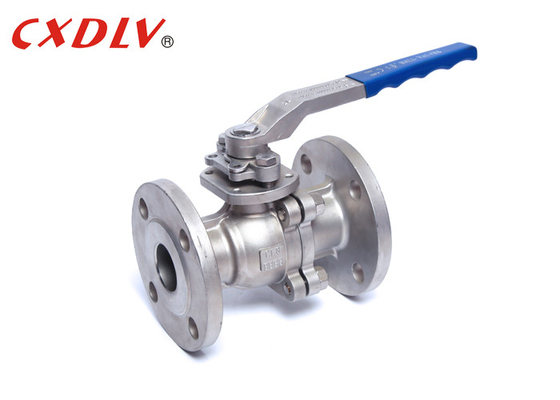

| Modelo | 1) Modelo de plataforma alta 2) Modelo con manija | |||
