Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | SS316/SS304/WCB | Certificado: | ISO9001: CE 2008 |
|---|---|---|---|
| Mediano: | Gas de aceite del agua | Conexión: | Extremos del reborde |
| Alta luz: | Válvula de bola de acero inoxidable con extremo de brida,válvula de bola con extremo de brida de 150LB,válvula de bola con brida con almohadilla de montaje |
||
| La luz alta: |
Válvula de bolas cf8m,válvula de bola de acero inoxidable 1Válvula de bolas de acero inoxidable de 50LB con almohadilla de montaje |
||
|---|---|---|---|
Especificaciones
Válvula de bolas
Las normas aplicables:
- Diseño y fabricación: ASME B16. 34, API608
- Conexión: JIS B2212 ~ B213
- Prueba e inspección: JIS B2003, API6D
- Dimensión cara a cara: JIS B2002
Rango de tamaño:
- DN15 ~ DN200
Nivel de presión:
- JIS 10K 20K - ¿ Qué quieres decir con eso?
Rango de temperatura:
- - 20 °C ~ 185 °C

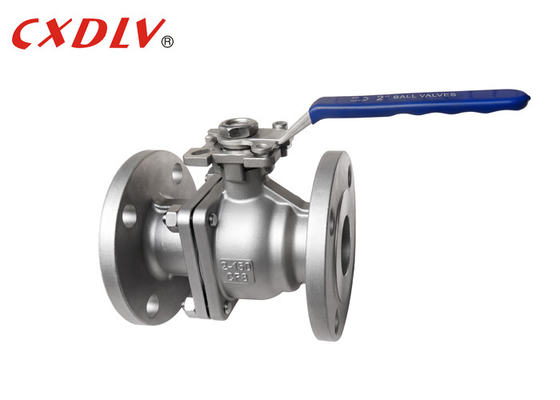

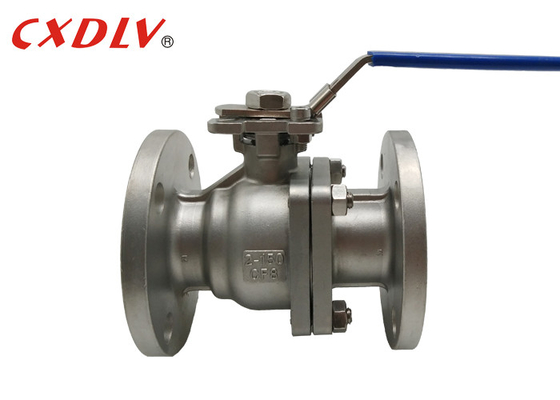

La válvula de bola de plataforma alta JIS adopta la licencia de diseño estándar japonesa y adopta la brida estándar japonesa, la longitud de la estructura estándar japonesa, el estándar de material estándar japonés,y el producto estándar nacional japonés JIS compuesto.
La estructura de la válvula de bolas de plataforma alta JIS puede ser instalada e instalada por cualquier fabricante.Este ajuste no necesita desmontar el actuador, lo que protege eficazmente el funcionamiento de sellado.
| Presión | Tamaño | φD | - ¿ Qué? | El valor de la | φB | φC | T. | f | N-φh | H. | H1 | No | M. | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4 a 15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4 a 15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4 a 19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4 a 19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4 a 19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4 a 19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Póngase en contacto con nosotros | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Aplicación
Apto para medios de trabajo generales como el agua, el disolvente, el ácido y el gas natural, pero también adecuado para medios con condiciones de trabajo duras, como el oxígeno, el peróxido de hidrógeno, el metano y el etileno,que se utilizan ampliamente en diversas industrias.
Resistencia de la válvula de bolas
1Tecnología avanzada de fundición cerámica, estructura razonable y apariencia bonita.
2El asiento de la válvula adopta una estructura de sellado elástica, que ahorra mano de obra, peso ligero y buen rendimiento de sellado.
3El tallo de la válvula adopta una estructura de carga de fondo sellada a la inversa, y el tallo de la válvula no vuela debido a la presión interna, garantizando la seguridad.
Selección del modelo
2PC Válvula de bola flotante de puerto completo
| Estándar | ANSI | Gran Bretaña | El JIS | El DIN |
| Presión | El importe de la ayuda será el siguiente: | PN16/PN25/PN40: el número de unidades de producción | 10K/20K | PN16 y PN40 |
| El material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manija |
|||
