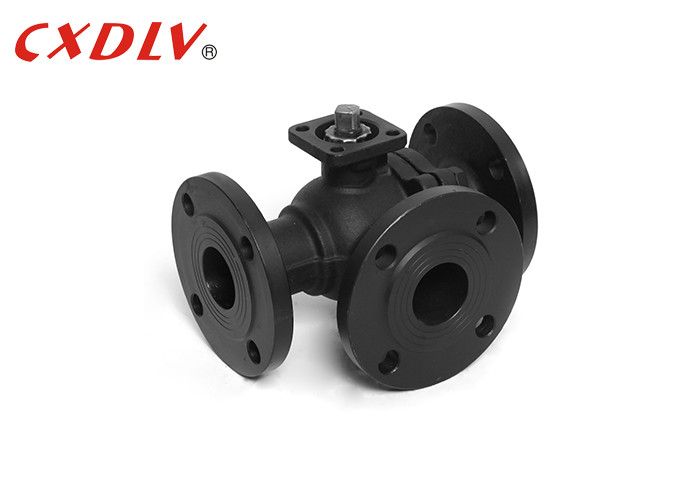

Válvula de bolas con brida de 3 vías PN16 de acero fundido con ISO5211 TOP
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/Mon |
|
Información detallada |
|||
| Material del cuerpo: | Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Material de las bolas: | Se trata de los siguientes elementos: |
|---|---|---|---|
| Material del asiento: | PTFE | Modelo de puerto: | L-puerto, T-puerto |
| Estándar: | Se aplican los siguientes requisitos: | Número de modelo: | La información que se proporciona para la evaluación de la seguridad de los vehículos es la siguient |
| Resaltar: | Válvula de bolas ISO5211 TOP,Válvula de bolas de flanco de 3 vías,PN16 válvula de bolas de acero fundido |
||
Descripción de producto
Válvula de bolas con brida de 3 vías PN16 de acero fundido con ISO5211 TOP
Especificaciones
Válvula de bolas flotantes de fundición
Las normas aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba de resistencia al fuego: API607 4o de 1993
- Prueba e inspección:GB/T13927-1992
Rango de tamaño:
- DN15 ~ DN200
Nivel de presión:
- PN16 PN25 PN40
Rango de temperatura:
- -20°C~185°C
Valvula de bolas de tres víasEl tipo T permite que tres tubos ortogonales se comuniquen entre sí y corten el tercer canal para funcionar como una división y fusión.
El tipo de válvula de bola de tres vías L sólo puede conectar dos tuberías que son ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, sólo para distribuir.se utiliza para desconectar ambas entradas de una salida o puede conectar una de dos entradas a una salida.Se pueden diseñar otros tipos de válvulas de 3 puertos para otros esquemas y posiciones posibles de dirección de flujo.
| Presión | Tamaño | - ¿ Qué? | L1 | D | D1 | D2 | Z-φd | Las condiciones de las condiciones de trabajo φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4 a 14 | F5 y F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4 a 14 | F5 a F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4 a 14 | F5 a F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4 a 18 | F5 a F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4 a 18 | F7-F10: el nombre del operador | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 a 18 | F7-F10: el nombre del operador | 4-φ10 |
Aplicación
La válvula se utiliza principalmente en el suministro de agua de circulación industrial y el drenaje, el suministro de agua urbana y el drenaje, edificios de gran altura y hoteles de salida de agua presurizada de la bomba,Se utiliza para reducir el agua y la eliminación de martillo de agua destructivo , garantizar el funcionamiento seguro de la red de tuberías, diseñado para tener plenamente en cuenta los requisitos medioambientales, sin vibraciones, sin ruido, sin problemas de funcionamiento,Residencial tranquilo y tiene funciones de ahorro de energía.
¿Por qué nos eligió?
1La resistencia del fluido es baja y el coeficiente de resistencia es igual a la longitud del tubo.
2La estructura es simple, de tamaño pequeño y de peso ligero.
3Es compacto y confiable, y tiene buenas propiedades de sellado.
4La operación es conveniente, la apertura y el cierre son rápidos, y la rotación es de 90 ° desde la apertura completa hasta el cierre completo, lo que es conveniente para el control a larga distancia.
5El mantenimiento es conveniente, la válvula de bolas tiene una estructura simple, y el anillo de sellado es generalmente móvil, y el desmontaje y reemplazo son relativamente convenientes.
6Cuando estén completamente abiertos o completamente cerrados, la superficie de sellado de la bola y el asiento de la válvula están aislados del medio, y el medio no causa erosión de la superficie de sellado de la válvula.
7Se puede aplicar a una amplia gama de aplicaciones, desde pequeñas hasta unos pocos milímetros, hasta unos pocos metros, desde el vacío hasta la alta presión.
