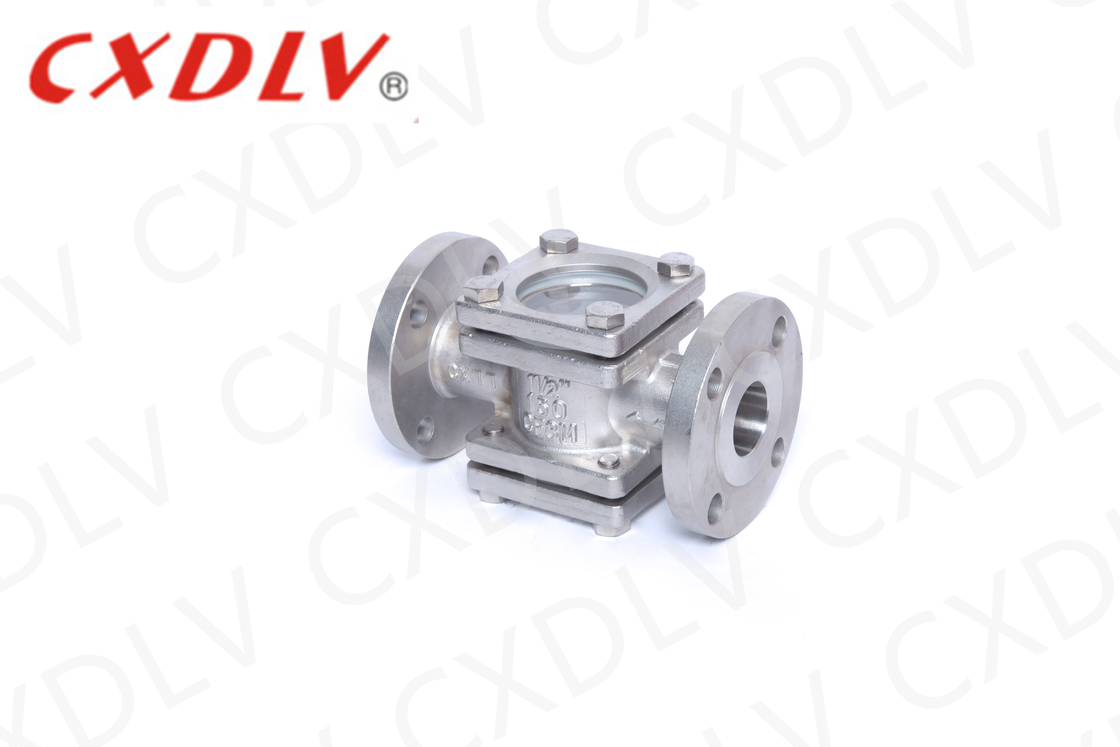

Vidrio de visión de doble brida en acero inoxidable CF8 para visualización de flujo de alta presión
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | vidrio de vista |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/Mon |
|
Información detallada |
|||
| Material del cuerpo: | Acero inoxidable | Vidrio: | borosilicate |
|---|---|---|---|
| El asiento: | PTFE | Estructura: | Ventanas dobles |
| Tamaño de la válvula: | DN15~DN200 | Mediano: | Gas de aceite de agua |
| Resaltar: | vidrio de vista de alta presión,Mirilla CF8,Vidrio de visión de acero inoxidable |
||
Descripción de producto

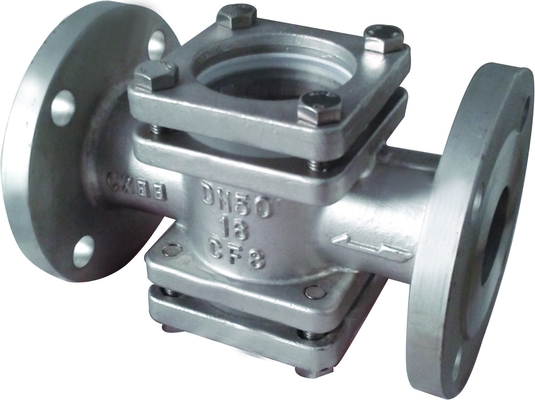

PN40 de doble brida de vidrio de visión a alta presión de fundición de acero inoxidable CF8
Características del producto
Vidrio de visión
Las normas aplicables:
- Diseño y fabricación: ASTM B16.34
- Conexión de brida: ASTI16.5
- Prueba e inspección: API598
Rango de tamaño:
- DN15 a DN150
Nivel de presión:
- GB PN16
Rango de temperatura:
- -20°C~185°C
Los indicadores de flujo proporcionan una visión visual de las tuberías o recipientes sellados que permiten al usuario ver inmediatamente si se está produciendo el flujo y observar el color, el volumen y la condición del flujo.
Nuestra gama de indicadores de flujo vienen con una selección de acero inoxidable, acero al carbono y cuerpos de metal de la pistola,adecuado para aplicaciones industriales con temperaturas de trabajo de hasta 250oC y presiones de trabajo de hasta 16 bar para el rango estándar y 40 bar para el rango de alta presión.
Datos técnicos
| DN | H. | - ¿ Qué? | D | D1 | D2 | Z-φd | b | No | φ | - ¿ Por qué? |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4 a 16 | 11.5 | 60 × 60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4 a 16 | 12 | 72×72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4 a 16 | 13 | 80 × 80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4 a 16 | 14 | 90 × 90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4 a 16 | 15 | 100 × 100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4 a 19 | 16 | 110 × 110 | 95 | 15 |
Nota
Tenga en cuenta que, contrariamente a la creencia común, todos los vidrios están sujetos al desgaste. Las lentes y las juntas de sellado deben reemplazarse periódicamente antes de que haya signos obvios de degradación.Por lo tanto, le recomendamos que revise regularmente el vidrio y siempre pida vidrio de repuesto y sellos con su vidrio..
Aplicación
1Servicios públicos y energía
2Productos farmacéuticos
3Alimentos y bebidas
4. Biocombustibles
5Tratamiento y gestión de aguas residuales
6- y químicos/petroquímicos
Selección del modelo
| Nombre del producto | Indicador de vidrio de visión de flujo | |||
| Conexión | Las demás | El hilo | ||
| Presión | DIN/JIS/ANSI | 0.6Mpa | ||
| El material | 1) CF8/SS304 2) CF8M/SS316 3) Acero al carbono | |||
