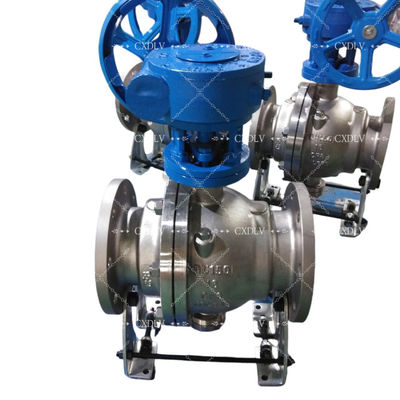

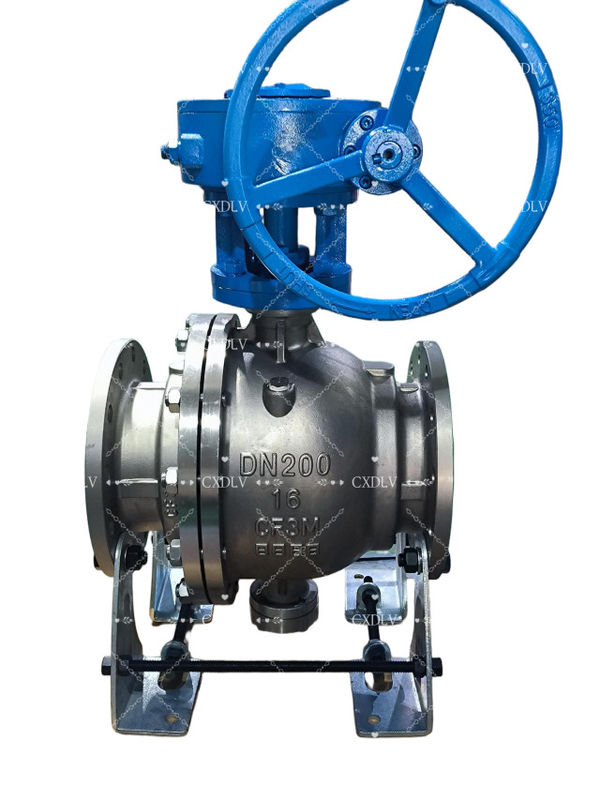

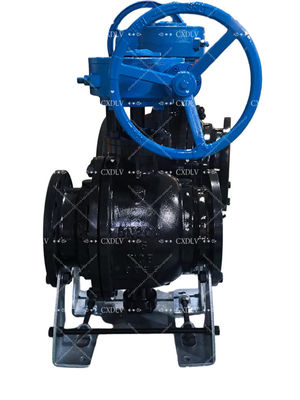

Válvula de bola fija manual con bridas de acero inoxidable y acero al carbono para agua, aceite y gas

Válvula de bola de muñón WCB de acero al carbono con extremos bridados

Especificaciones

• Disponible en tamaños DN150 - DN400
• Disponible en PN16
• Flujo superior con diseño de bola contorneada único
• Puerto completo
• Disponible con accionamiento neumático, eléctrico, de engranajes o de palanca
• Industrias: Petróleo y gas, Marina, Refinación, Geotérmica, Energía, Química, Pulpa y papel, Criogénica, Minería/Acero
• Fabricado bajo un sistema de calidad certificado ISO 9001

Descripción general

La válvula de bola de muñón es una forma de válvula de cuarto de vuelta que utiliza una bola hueca, perforada y fija/soportada para controlar el flujo a través de ella.

Una válvula montada en muñón significa que la bola está restringida por cojinetes y solo se le permite girar, la mayor parte de la carga hidráulica debe ser soportada por las restricciones del sistema, lo que resulta en una baja presión de los cojinetes y sin fatiga del eje. La presión de la línea impulsa el asiento aguas arriba contra la bola estacionaria para que la presión de la línea fuerce el asiento aguas arriba sobre la bola para que selle.

El anclaje mecánico de la bola absorbe el empuje de la presión de la línea, evitando la fricción excesiva entre la bola y los asientos, por lo que incluso a plena presión de trabajo nominal, el par de funcionamiento sigue siendo bajo. Esto es particularmente ventajoso cuando la válvula de bola se acciona porque reduce el tamaño del actuador y, por lo tanto, los costos generales del paquete de accionamiento de la válvula.

Ventaja

El diseño de bola de muñón es el par de funcionamiento más bajo, la facilidad de operación, el desgaste minimizado del asiento (el aislamiento del vástago/bola evita la carga lateral y el desgaste de los asientos aguas abajo, mejorando el rendimiento y la vida útil), un rendimiento de sellado superior tanto a alta como a baja presión (se utiliza un mecanismo de resorte separado y la presión de la línea aguas arriba como sellado contra la bola estacionaria para aplicaciones de baja y alta presión).

El muñón está disponible para todos los tamaños y para todas las clases de presión, pero no son adecuados para fines de estrangulamiento.

Aplicación

La válvula de bola de muñón es un tipo de válvula de doble bloqueo y purga (DDB), mientras que la válvula de bola flotante solo sella el lado aguas abajo. La válvula de bola de muñón puede bloquear ambos medios aguas arriba y aguas abajo. Y cuando la presión en la cavidad media es mayor que la fuerza del resorte del asiento, el asiento se abrirá para liberar la presión dentro de la cámara para garantizar la seguridad.

¿Por qué elegir Xidelong?

Especialización:
Nos especializamos en la fabricación de válvulas de bola, válvulas de mariposa, válvulas de compuerta, válvulas de globo, válvulas de retención, mirillas, accesorios de válvulas...
Ventaja:
1. Precio: Como somos fabricantes profesionales de válvulas y accesorios, garantizamos que el precio ofrecido debe ser muy competitivo en comparación con otros.
2. Inspección de materia prima: Todas las pruebas de material de alta calidad y se mantienen en el almacén.
3. Trabajadores: Todos los trabajadores reciben capacitación de 3 meses, trabajadores calificados en la línea de producción.

Orden de muestra:
Generalmente, solo cobraremos la tarifa exprés para clientes leales, y para los nuevos clientes cobraremos el 50% del costo de las unidades y la tarifa exprés en su mayoría.

Tiempo de entrega:
Por lo general, tomamos 20 días para pedidos oficiales después de recibir el pago por adelantado, y los pedidos de muestra estarán listos dentro de 7 días.

Control de calidad:
Tenemos un sistema de calidad muy estricto y completo para garantizar que cada producto cumpla con los requisitos de calidad según los clientes, control de calidad entrante, control de calidad final, control de calidad saliente. Mientras tanto, todos los productos serán estrictamente inspeccionados antes de la entrega. ”’ Calidad primero, servicio primero’’ que estamos persiguiendo todo el tiempo.

Período de garantía:
18 meses a partir de la fecha en que firmamos el contrato o la PI. Soporte técnico de por vida.
(En caso de discrepancia de los bienes con el pedido y los dibujos, los clientes emiten un Informe de Reclamación con respecto a los bienes defectuosos y adjuntan documentos fotográficos. Los clientes considerarán ya sea hacer una entrega adicional para el reemplazo de los bienes defectuosos, todos los gastos están cubiertos por nuestra empresa. O los clientes decidirán que debemos compensar los gastos de los bienes defectuosos. Dicha compensación cubrirá todos los costos de transporte, los costos de derechos de aduana, la cantidad de bienes pagados.)

Términos y condiciones de pago:
1. Términos TT: El pago será el 30% del pago por adelantado mediante transferencia bancaria directa (T/T), el 70% restante antes del envío o la copia de BL enviada por nosotros por fax o correo electrónico.
2. Términos L/C: Pago por L/C a la vista e irrestricto. (L/C debe permitir un mínimo de 30 días a partir de la fecha de envío de la presentación de documentos para la negociación, todas las cláusulas dentro de L/C deben ser claras, concisas y aceptables. No permita cláusulas, términos y condiciones especiales.)

Precio competitivo:
Ofrecemos precios competitivos, buena calidad y el mejor servicio para alcanzar el objetivo de ganar-ganar.

Personalización:
Se acepta la fabricación a medida.
