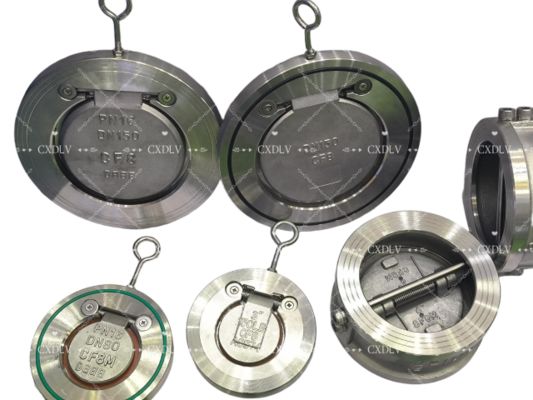

H74F Válvula de verificación de placa única de tipo oblea de acero inoxidable
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE,ISO,TS |
| Número de modelo: | H74F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según la estructura de diversas válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, L/C, , D/A, D/P, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 piezas por mes |
|
Información detallada |
|||
| Cuerpo: | CF8, CF8M, WCB… | Disco: | Se trata de las siguientes: |
|---|---|---|---|
| El asiento: | NBR, | Tamaño del puerto: | DN40 a DN600 |
| Temperatura de trabajo: | -20℃~+180℃ | estándar: | ANSI, ASME, API, ESTRUENDO, JIS, BS, GB |
| Presión: | 150LB | Aplicación: | Agua, aceite, gas… |
| Resaltar: | Válvula de verificación de tipo de obleas de acero inoxidable,Válvula de verificación de placa única de oblea,H74F Válvula de compresión de placa única |
||
Descripción de producto

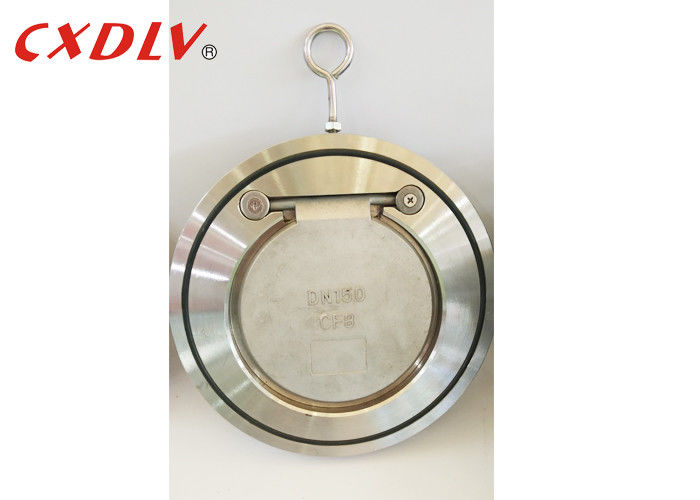

Válvula de retención de placa única tipo oblea de acero inoxidable H74
Características de la válvula de retención
Válvula de retención oscilante de oblea de disco único
Normas aplicables:
- Diseño y fabricación: ASTM B16.34
- Conexión de brida: ASTI16.5
- Prueba e inspección: API598
Rango de tamaño:
-1 1/2"~16"
Clasificación de presión:
- ANSI 150LB,300LB
- JIS 10K,20K
Rango de temperatura:
- -20°C~180°C
| Material del cuerpo | Acero al carbono | CF8 | CF8M |
| Disco de la válvula | Acero al carbono | SS304 | SS316 |
| Perno, arandela | SS304 | SS304 | SS316 |
| Tornillo de ojo | Acero al carbono plateado | Acero al carbono plateado | Acero Catbon plateado |
| Junta tórica | NBR, EPDM | ||
| Temperatura de trabajo | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Medio | Agua, vapor, aceite, gas | ||
| Estándar | ANSI, DIN, JIS, JB | ||
Descripción general de la válvula de retención
Válvulas de retención son válvulas de cierre automático que se utilizan comúnmente para evitar el reflujo o el drenaje en un sistema de tuberías. A menudo se aplican en el lado de descarga de las bombas, las válvulas de retención evitan que el sistema se drene si la bomba se detiene y protegen contra el reflujo, lo que podría dañar la bomba y/u otro equipo.
Válvula de retención oscilantetiene un disco plano que pivota o oscila alrededor de un pasador de bisagra. Son de bajo costo y tienen características de baja pérdida de carga cuando están completamente abiertas. Pero debido a la larga carrera y la inercia del disco, la válvula de retención oscilante tradicional puede cerrarse de golpe en instalaciones de tuberías verticales. Por lo tanto, estas válvulas a veces están equipadas con una palanca y un accesorio de peso. Pueden manejar líquidos con sólidos como aguas residuales.
Características:
- Diseño económico: el peso ligero y la corta longitud de tendido producen ahorros en el costo inicial, los requisitos de espacio y la instalación en comparación con las válvulas de retención de tipo oscilante de cuerpo completo.
- Pérdida de carga mínima: la pérdida de carga se minimiza al proporcionar una trayectoria de flujo corta, recta y prácticamente sin obstrucciones
- Cierre rápido para reducir el golpe de ariete: el cierre se logra a través del disco asistido por resorte, totalmente automático, que se cierra cerca de la velocidad de flujo cero: el diseño ligero de disco único crea un cierre positivo antes de la inversión del flujo, lo que ayuda a mantener las sobretensiones al mínimo
- Asientos blandos resilientes: junto con superficies de sellado mecanizadas con precisión, ayudan a garantizar un sello hermético que cumple o supera los requisitos de prueba API 598
