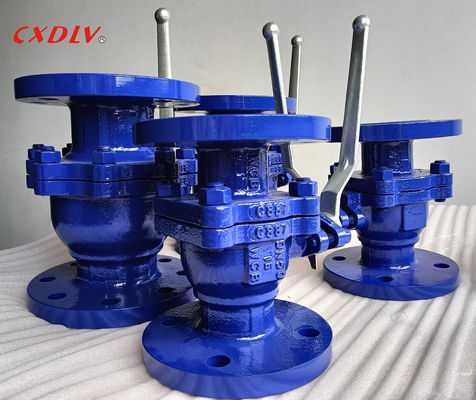

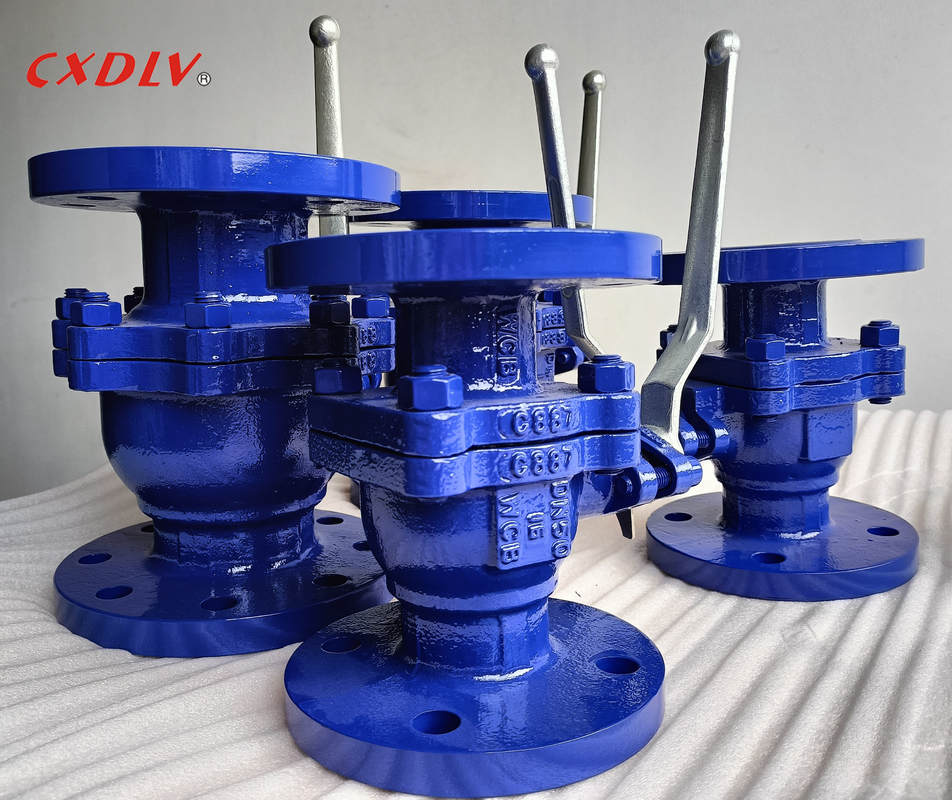

A216 Gr.WCB válvula de bolas de flanco de 2 piezas con palanca de mango PN16
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | No se incluyen en el anexo. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/Mon |
|
Información detallada |
|||
| Operación: | Manejar | Material corporal: | Se trata de un sistema de control de las emisiones de gases de escape. |
|---|---|---|---|
| Presión: | PN16/PN25/PN40: el número de unidades de producción | Tamaño: | DN15~DN200 |
| Estructura: | Bola de flotación | Conexión: | reborde doble |
| Medio: | Gas de aceite de agua | ||
| Resaltar: | Válvula de bola con bridas A216 WCB,Válvula de bola con bridas de 2 piezas,Válvula de bola con bridas PN16 con manija |
||
Descripción de producto
A216 Gr.WCB Válvula de bola con bridas de 2 piezas con palanca de manija PN16
Especificaciones
Válvula de bola operada por manija GB
Normas aplicables:
- Diseño y Fabricación: GB12237-89
- Conexión: JB/T79
- Prueba de resistencia al fuego: API607 4ª 1993
- Prueba e Inspección: GB/T13927-1992
Rango de tamaños:
- DN15~DN200
Clasificación de presión:
- GB PN16
Rango de temperatura:
- -20°C~180°C
A válvula de bola es una forma de válvula de cuarto de vuelta que utiliza una bola hueca, perforada y pivotante para controlar el flujo a través de ella. Está abierta cuando el orificio de la bola está en línea con el flujo y cerrada cuando se gira 90 grados mediante la manija de la válvula. La manija se encuentra plana en alineación con el flujo cuando está abierta, y es perpendicular a él cuando está cerrada, lo que facilita la confirmación visual del estado de la válvula.
| Unidad: mm | |||||||
| Presión | Tamaño | L | φE | φB | φC | T | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
Aplicación
Las válvulas de bola son generalmente válvulas bidireccionales destinadas a aplicaciones de encendido y apagado utilizadas en varias industrias diferentes. Algunas de estas incluyen agua, petróleo, gas, productos químicos, farmacéuticos, minería, por nombrar algunas.
¿Por qué elegir una válvula de bola?
1. Rendimiento antiestático: se dispone un resorte entre la bola, el vástago de la válvula y el cuerpo de la válvula, y la electricidad estática generada por el proceso de conmutación se puede derivar.
2. Dado que el material como el politetrafluoroetileno tiene una buena propiedad autolubricante y la pérdida por fricción con el cuerpo esférico es pequeña, la vida útil de la válvula de bola neumática es larga.
3. La resistencia al fluido es baja, y la válvula de bola neumática es la que tiene la menor resistencia al fluido en todo tipo de válvulas.
4. El sello del vástago de la válvula es confiable. Debido a que el vástago de la válvula solo realiza el mismo movimiento que el movimiento de elevación, el sello de empaquetadura del vástago de la válvula no es fácil de dañar, y la capacidad de sellado aumenta a medida que aumenta la presión del medio.
Selección de modelos
Válvula de bola flotante de puerto completo de 2 piezas
| Estándar | ANSI | GB | JIS | DIN |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manija | |||
