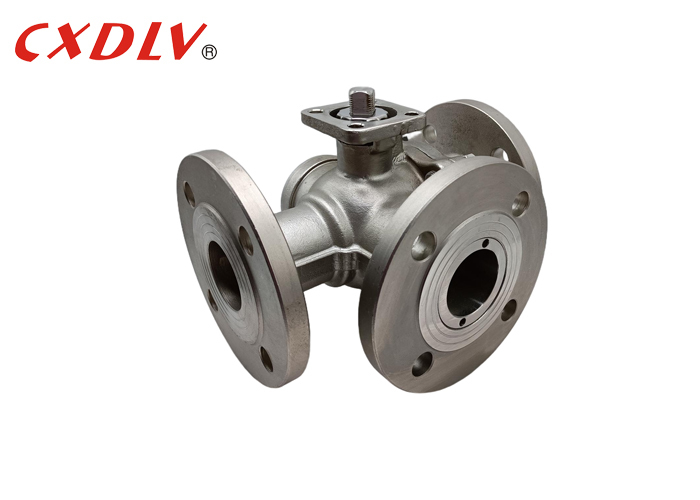

Válvula de bola desviadora de 3 vías con extremo bridado y puerto completo, vástago desnudo, puerto T
Datos del producto:
| Lugar de origen: | PORCELANA |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Cuota de mercado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Opción: | Activación | Material corporal: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Conexión: | Brida | Estructura: | Válvula de bola flotante |
| Aburrir: | T-Bore | Modelo no: | Q45F-16 |
| Material de asiento: | PTFE, PPL, Dakin PTFE | ||
| Resaltar: | Válvula de bola de puerto completo,vástago desnudo,Válvula de bola desviadora con extremo bridado |
||
Descripción de producto
Válvula de bola de desvío de tallo desnudo con puerto completo de 3 vías con extremo de brida T-Port
Especificaciones
Válvula de bola de 3 vías de puerto completo
Las normas aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: HG/T20592, GB/T9113
- Prueba de resistencia al fuego: API607 4o de 1993
- Prueba e inspección:GB/T13927-1992
Rango de tamaño:
- DN15 ~ DN200
Nivel de presión:
- PN16 PN25 PN40
Rango de temperatura:
- -20°C~185°C
Valvula de bolas de tres víasEl tipo T permite que tres tubos ortogonales se comuniquen entre sí y corten el tercer canal para funcionar como una división y fusión.El tipo de válvula de bola de tres vías L sólo puede conectar dos tuberías que son ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, sólo para distribuir.
| Presión | Tamaño | - ¿ Qué? | L1 | D | D1 | D2 | Z-φd | Las condiciones de las condiciones de trabajo φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4 a 18 | F5 a F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4 a 18 | F7-F10: el nombre del operador | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4 a 18 | F7-F10: el nombre del operador | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4 a 18 | F7-F10: el nombre del operador | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8 a 18 años | F10 a F12 | 4-φ12 |
Aplicación
1Refinerías
2Petroquímica
3Equipo de procesos químicos
4Aplicaciones de control de procesos
5Aplicaciones para el agua y los residuos
6Aplicaciones en tuberías
Características
1. Manillas de bloqueo que bloquean en 90 grados e intervalos de hasta 360 grados
2Componentes fundidos de inversión de calidad
3Dispositivos de puesta a tierra antistáticos
4Configuraciones de montaje del actuador de tipo ISO
5. Disponible en una variedad de materiales especiales asiento
