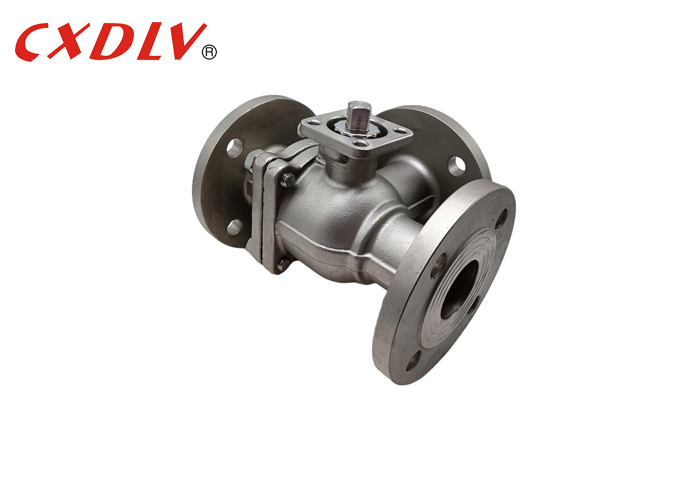

Válvula de bola de 3 vías en L de acero inoxidable con extremos bridados PN16, accionamiento actuado
Datos del producto:
| Lugar de origen: | PORCELANA |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO9001 |
| Número de modelo: | Cuadro 4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Fuerza: | Operación accionada | Material corporal: | Se aplicarán los siguientes requisitos: |
|---|---|---|---|
| Conexión: | Con bridas | Estructura: | Válvula de bola flotante |
| Modelo: | Puerto lleno | Modelo no: | Se trata de una serie de medidas de seguridad. |
| Resaltar: | Válvula de bola de acero inoxidable con puerto en L,Válvula de bola de acero inoxidable con extremos bridados,Válvula de bola de acero inoxidable actuada |
||
Descripción de producto
Válvula de bola de 3 vías con puerto en L de acero inoxidable con extremos de brida PN16, operación accionada
Especificaciones
Válvula de bola de 3 vías de puerto completo
Normas aplicables:
- Diseño y Fabricación: GB12237-89
- Conexión: HG/T20592
- Prueba e Inspección: GB/T13927-1992
Rango de tamaños:
- DN15 ~ DN200
Clasificación de presión:
- PN16
Rango de temperatura:
- -20°C~185°C
La válvula de bola de tres vías está disponible en versiones T y L. El tipo T permite que tres tuberías ortogonales se comuniquen entre sí y corta el tercer canal para funcionar como una división y fusión. El tipo de válvula de bola de tres vías en L solo puede conectar dos tuberías que son ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, solo para distribuir.
| Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Aplicación
1. Refinerías
2. Petroquímica
3. Equipos de proceso químico
4. Aplicaciones de control de procesos
5. Aplicaciones de agua y residuos
6. Aplicaciones de tuberías
Características
1. Manijas de bloqueo que se bloquean a 90 grados e intervalos de hasta 360 grados
2. Componentes de fundición de inversión de calidad
3. Dispositivos de conexión a tierra antiestáticos
4. Configuraciones de montaje de actuador tipo ISO
5. Disponible en una variedad de materiales de asiento especiales
