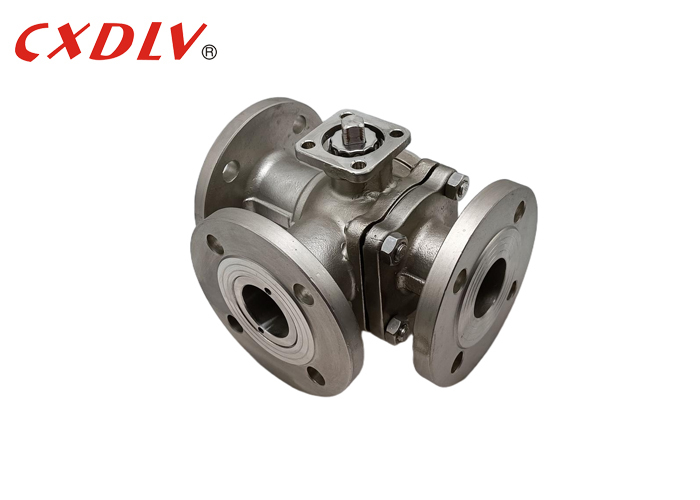

Válvula desviadora de 3 vías de puerto completo con extremos bridados PN16 con TOP ISO5211
Datos del producto:
| Lugar de origen: | PORCELANA |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO9001 |
| Número de modelo: | Cuadro 4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Fuerza: | Operación accionada | Material corporal: | Se aplicarán los siguientes requisitos: |
|---|---|---|---|
| Conexión: | Con bridas | Estructura: | Válvula de bola flotante |
| Modelo: | Puerto lleno | Modelo no: | Se trata de una serie de medidas de seguridad. |
| Resaltar: | Válvula desviadora con ISO5211,Válvula desviadora de 3 vías PN16,Válvula desviadora de 3 vías de puerto completo |
||
Descripción de producto
Válvula desviadora de 3 vías de puerto completo con extremos bridados PN16 con TOP ISO5211
Especificaciones
Válvula de bola de 3 vías de puerto completo
Normas aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: HG/T20592
- Prueba e inspección: GB/T13927-1992
Rango de tamaños:
- DN15 ~ DN200
Clasificación de presión:
- PN16
Rango de temperatura:
- -20°C~185°C
Válvula de bola de tres vías está disponible en versiones T y L. El tipo T permite que tres tuberías ortogonales se comuniquen entre sí y corten el tercer canal para funcionar como una división y fusión. El tipo de válvula de bola de tres vías L solo puede conectar dos tuberías que son ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, solo para distribuir.
| Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Diseñadas con tres puertos, las válvulas de 3 vías permiten la desviación y mezcla de trayectorias de flujo. Esta configuración es versátil para muchas aplicaciones, pero antes de comprar una válvula de bola de 3 vías, debe verificar qué configuración de puerto sería la mejor para su sistema.
Hay dos tipos diferentes de configuraciones de válvulas de bola de 3 vías. Son de tipo L o de tipo T, lo que está determinado por la forma del orificio en su conjunto. Cada una tiene sus propias características que las hacen mejores que la otra para usos específicos. En este artículo, repasaremos las diferencias clave entre las válvulas de bola de 3 vías tipo L y tipo T, lo que debería ayudarlo a tomar una decisión más informada al buscar una válvula para instalar en su sistema.
Aplicación
1. Refinerías
2. Petroquímica
3. Equipos de procesos químicos
4. Aplicaciones de control de procesos
5. Aplicaciones de agua y residuos
6. Aplicaciones de tuberías
Características
1. Manijas de bloqueo que se bloquean a 90 grados e intervalos de hasta 360 grados
2. Componentes de fundición de inversión de calidad
3. Dispositivos de conexión a tierra antiestáticos
4. Configuraciones de montaje de actuador tipo ISO
5. Disponible en una variedad de materiales de asiento especiales
